明纬 MEAN WELL · ELG系列系列

明纬官方正品ELG系列系列3 年保修

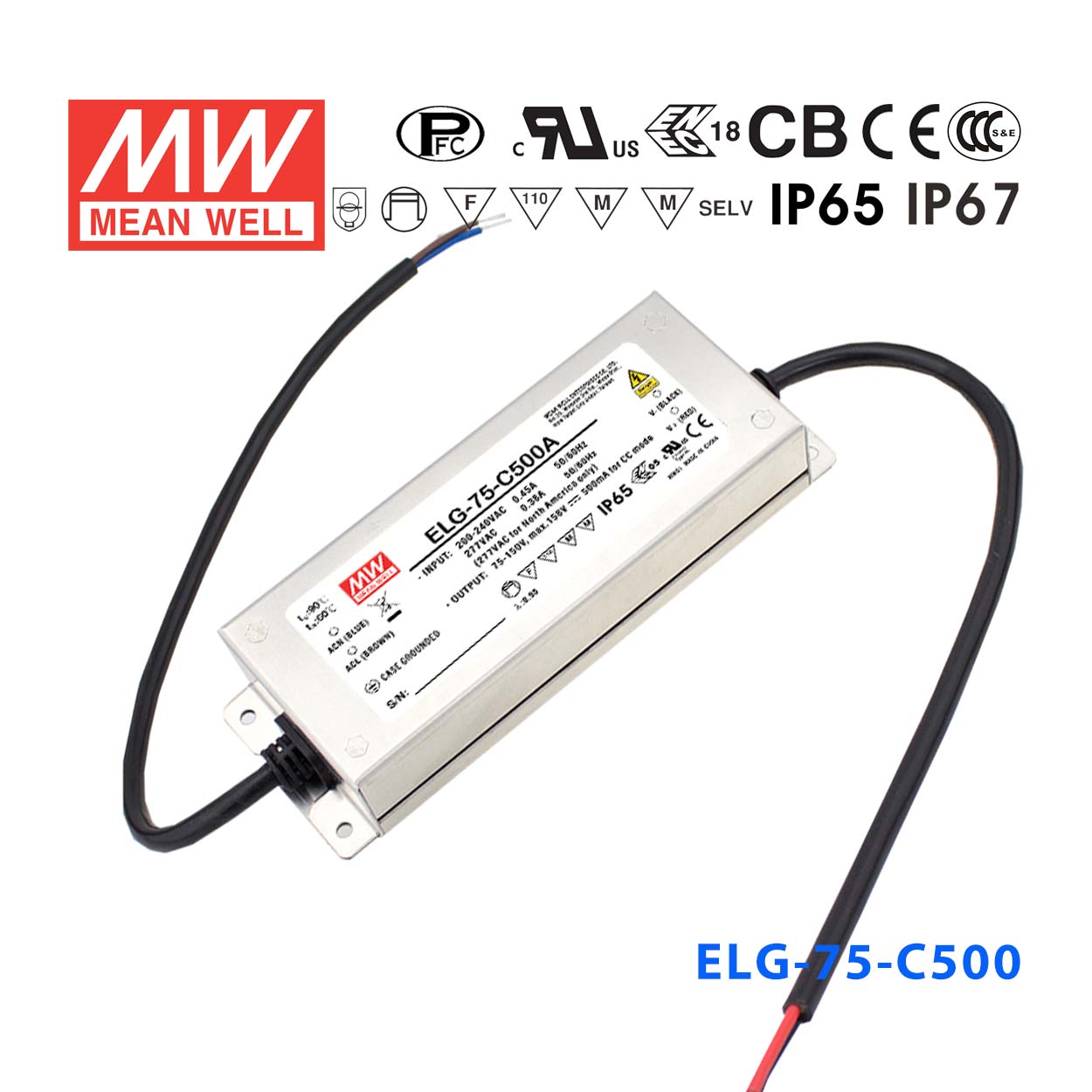

ELG-75-C500D2 · 75~ 500mA D2型 PFC防水LED电源

定时调光铝壳IP67防水180～305Vac输入

输出电压: 150 V DC
额定功率: 75 W
输出电流: 0.5 A

询价

选择型号 — ELG-75-C系列ELG-75-C500D2

ELG-75-C35074.9W · 224V · 350MA ELG-75-C350A74.9W · 224V · 350MA ELG-75-C350B74.9W · 224V · 350MA ELG-75-C350D275W · 214V · 350MA ELG-75-C350DA74.9W · 224V · 350MA ELG-75-C50075W · 158V · 500MA ELG-75-C500A75W · 158V · 500MA ELG-75-C500B75W · 158V · 500MA

ELG-75-C500D275W · 150V · 0.5A

ELG-75-C500DA75W · 158V · 500MA ELG-75-C70074.9W · 114V · 700MA ELG-75-C700A74.9W · 114V · 700MA ELG-75-C700B74.9W · 114V · 700MA ELG-75-C700D275W · 107V · 0.7A ELG-75-C700DA74.9W · 114V · 700MA ELG-75-C105074.5W · 78V · 1050MA ELG-75-C1050A74.5W · 78V · 1050MA ELG-75-C1050B74.5W · 78V · 1050MA ELG-75-C1050D275W · 71V · 1.05A ELG-75-C1050DA74.5W · 78V · 1050MA ELG-75-C140075.6W · 61V · 1400MA ELG-75-C1400A75.6W · 61V · 1400MA ELG-75-C1400B75.6W · 61V · 1400MA ELG-75-C1400D275W · 54V · 1.4A ELG-75-C1400DA75.6W · 61V · 1400MA

无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

关于 ELG-75-C500D2，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMICB CE EAC UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ELG-75-C500D2 为该系列型号：额定电流 500mA，典型效率 91%。

ELG-75-C系列是一款75W LED AC/DC驱动器，具有恒流模式和高电压输出。ELG-75-C工作于100~305VAC，提供额恒流介于350mA至1400mA的不同机型。凭借高达91%的高效率和无风扇设计，整个系列可在自然风冷条件下于-40℃~+85℃的外壳温度范围内工作。金属外壳设计和IP67/IP65防护等级使本系列适用于户内及户外应用。ELG-75-C配备多种功能选项，如多种调光方式，为LED照明系统提供最佳的设计灵活性。

产品特点

恒流模式输出
金属外壳设计，具有功能性接地
内置主动式PFC功能
空载/待机功耗<0.5W
IP67 / IP65防护等级，适用于户内或户外安装
功能选项：通过电位器调整输出；三合一调光(dim-to-off)；智能定时调光；DALI
典型寿命>50000小时
5年质保

规格参数

ELG-75-C500D2参数摘自官方规格书（2018-09-30 版）下载规格书 PDF

输出

额定电流: 500mA
额定功率 200VAC ~ 305VAC^注5: 75W
额定功率 100VAC ~ 180VAC^注5: 60W
恒电流范围^注2: 75 ~ 150V
开路电压(最大): 158V
电流调整范围: 仅A/AB型可调(通过内部电位器) 250 ~ 500mA
纹波电流: 最大5.0% @额定电流
电流精度: ±5.0%
启动时间^注4: 500ms/115VAC,230VAC

输入

电压范围^注3: 100 ~ 305VAC 142 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC@满载 (请参考"功率因数(PF)特性曲线")
总谐波失真: THD< 20%(@负载≧50%/115VC,230VAC; @负载≧75%/277VAC) (请参考"总谐波失真(THD)")
效率(Typ.): 91%
交流电流(Typ.): 0.7A / 115VAC 0.45A / 230VAC 0.38A/277VAC
浪涌电流(Typ.): 冷启动50A(twidth=350μs，在50% Ipeak下测量)/230VAC; Per NEMA 410
16A断路器可配置电源数量: 5台 (B型断路器) / 8台 (C型断路器) 于230VAC
漏电流: <0.75mA / 277VAC
空载/待机功耗: 空载功耗<0.5W (Blank / A / Dx / D2型) 待机功耗<0.5W (B / AB / DA型)

保护

短路: 打嗝模式，故障条件移除后自动恢复
过电压: 160 ~ 190V 关断输出电压，重新上电恢复
过温度: 关断输出电压，重新上电恢复

环境

工作温度: Tcase=-40 ~ +85℃ (请参考"输出负载vs温度")
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz, 5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750(type"HL"), CSA C22.2 No. 250.13-12;EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 independent, EN62384;EAC TP TC 004;BIS IS15885(仅700A/1050A);IP65或IP67; GB19510.1, GB19510.14;KC61347-1,KC61347-2-13认证通过
DALI规范: 符合IEC62386-101, 102, 207 仅DA型
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55015,EN61000-3-2 Class C (@负载≧50%) ; EN61000-3-3; GB17743, GB17625.1; EAC TP TC 020; KC KN15 , KN61547
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11; EN61547, 轻工业等级(浪涌抗扰度:线对地:6KV,线对线:4KV); EAC TP TC 020; KC KN15 , KN61547

其它

MTBF: 1171.4K hrs min. Telcordia SR-332 (Bellcore) 305Khrs min. MIL-HDBK-217F (25℃)
尺寸: 180*63*35.5mm (L*W*H)

测试条件与备注9

如未特别说明，所有参数均在230VAC输入、额定电流、25℃环境温度下测得。
请参考"LED模块驱动方式"。
低输入电压下可能需要降额。详情请参考"静态特性曲线"。
启动时间是在首次冷启动时测得。开关驱动器可能使启动时间增长。
驱动器被视为一个元件，将与终端设备组合使用。由于EMC性能受整套装置的影响，终端设备制造商需对整套装置重新进行EMC指令认证。
当Tcase，特别是tc点(或TMP, per DLC)约为80℃或以下时，本系列典型寿命>50,000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000m(6500ft)时，无风扇机型环境温度依每3.5℃/1000m降额，有风扇机型依每5℃/1000m降额。
有关应用说明和IP防水功能安装注意事项，请在使用前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

ELG-75-C500D2 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

ELG-75-C500D2 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

ELG-75-C500D2 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

ELG-75-C500D2 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED街道照明
LED港口照明
LED天井灯
LED温室照明
LED泛光照明
Type "HL"适用于Class I, Division 2危险(分类)场所

资料下载

规格书1

ELG-75-C500D2 规格书PDF下载

3D 图档1

ELG-75-C500D2 3D 图档ZIP下载

认证证书12

BIS认证证书ELG-75,100,150-BIS-cer.pdfPDF下载

GLOBALMARK认证证书ELG-75-GlobalMark-cer.pdfPDF下载

UL认证证书E334687-UL-cer.pdfPDF下载

ENEC认证证书ELG-75-ENEC-cer.pdfPDF下载

EAC认证证书EAC-cer.pdfPDF下载

CCC认证证书ELG-75-CCC-cer.pdfPDF下载

CB认证证书ELG-75-CB-cer.pdfPDF下载

EMC认证证书ELG-75,75-C-EMC-cer.pdfPDF下载

CE认证证书ELG-75-CE-dec.pdfPDF下载

SAA认证证书ELG-75-SAA-cer.pdfPDF下载

KC认证证书ELG-75-KC-cer.pdfPDF下载

UK认证证书ELG-75-UK-dec.pdfPDF下载
