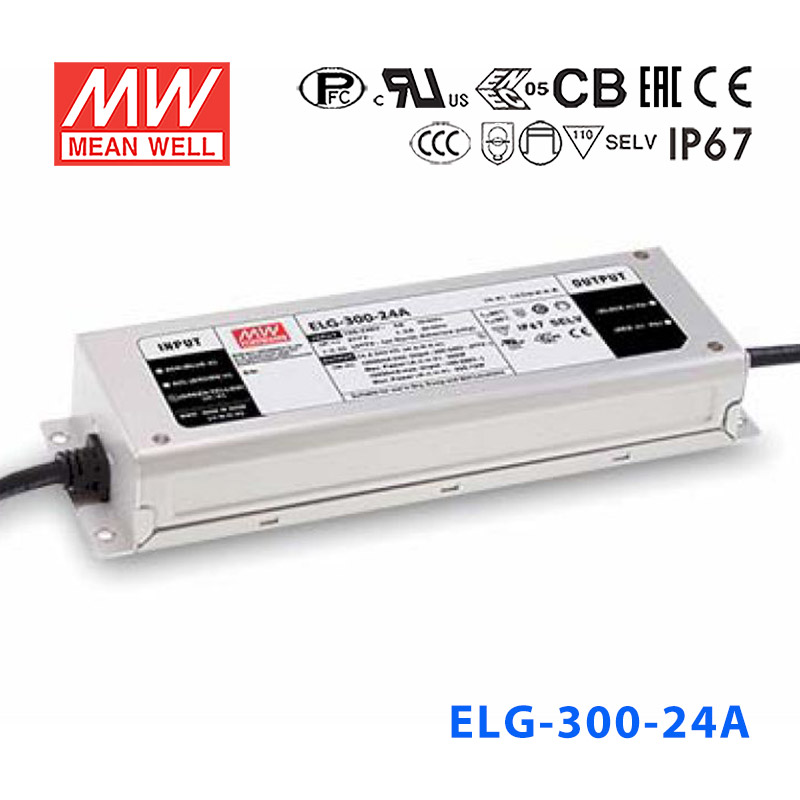

ELG-300-24A · A型 PFC防水LED电源

电流可调铝壳IP67100～305Vac输入

输出电压: 24 V DC
额定功率: 300 W
输出电流: 12.5 A

¥369.60含 13% 增值税

选择型号 — ELG-300系列ELG-300-24A

ELG-300-12A264W · 12V · 22A

ELG-300-24A300W · 24V · 12.5A

现货

现货 · 上海仓 167 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 ELG-300-24A，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ELG-300-24A 为该系列 24V 输出型号：典型效率 94%。

ELG-300系列是一款300W LED控制装置，具有恒流和恒压模式设计。 ELG-300的工作电压为100~305VAC，适用于CV模式或CC模式应用。因具有最高可达94%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+85℃ 之机壳温度范围。金属外壳以及IP67高防护等级之设计，使得ELG-300对于户内或户外的应用均适用。此外，创新的设计与小巧的尺寸使得该系列产品能够可靠的驱动LED，几乎适用于各种应用环境下的LED灯具。ELG-300搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒流模式+恒压模式输出
保护功能：过电流保护，短路保护过电压保护，过温度保护
IP67防护等级，户内户外安装均可
输出通过内部电位器调整
寿命>50000小时
5年质保

规格参数

ELG-300-24A参数摘自官方规格书（2026-02-04 版）下载规格书 PDF

输出

直流电压: 24V
恒电流范围^注2: 14.4~ 24V
额定电流 200VAC ~ 305VAC: 12.5A
额定电流 100VAC ~ 180VAC: 10.63A
额定功率 200VAC ~ 305VAC: 300W
额定功率 100VAC ~ 180VAC: 255W
纹波与噪声(最大)^注3: 240mVp-p
电压调整范围: 22.4 ~25.6V
电流调整范围: 6.25 ~ 12.5A
电压精度^注4: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动,上升时间^注6: 500ms, 100ms/230VAC, 500ms, 100ms/115VAC
保持时间(Typ.): 10ms/ 230VAC 10ms/ 115VAC

输入

电压范围^注5: 100 ~ 305VAC 142 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数: PF≧0.95/115VAC, PF≧0.93/230VAC, PF≧0.90/277VAC满载时
总谐波失真: THD< 10%(@负载≧50%/115VC,230VAC; @负载≧75%/277VAC)
效率(Typ.): 94%
交流电流: 3A / 115VAC 1.6A / 230VAC 1.3A/277VAC
浪涌电流(Typ.): 冷启动45A(在50% Ipeak下测试twidth=1200μs) @ 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置2台 (B型断路器) / 4台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流: 95 ~ 108% 恒流限制，负载异常条件移除后可自动恢复
短路: 恒流限制，负载异常条件移除后可自动恢复
过电压: 27 ~ 34V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +85℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750(type”HL”)(12V除外), CSA C22.2 No. 250.13-12; BS EN/ENEC BS EN/EN61347-1, EN61347-2-13 independent, BS EN/EN62384; EAC TP TC 004; GB/T19510.1 , GB/T19510.213; KC61347-2-13; IS15885(Part2/Sec13),IP67认证通过;设计参考AS/NZS 61347 & AS/NZS 60598
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧50%) ; BS EN/EN61000-3-3;GB/T 17743, GB17625.1;KN15
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业标准(浪涌抗扰度:线对地6KV,线对线:4KV);KN61547

其它

MTBF: 1827.7K hrs min. Telcordia SR-332 (Bellcore) ; 196.5Khrs min. MIL-HDBK-217F (25℃)
尺寸: 246*77*39.5mm (L*W*H)
包装: 1.45 Kg; 9pcs /13.5Kg / 0.76CUFT

测试条件与备注14

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
驱动器被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当本系列机型的外壳最高温度点Tc低于70℃，使用工作寿命大于50000小时。
RCM采自愿性标示, Non IC等级的独立式LED电子控制装置不适用于住宅安装。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
本系列电源若需符合Type HL 应用则需考虑内置使用。

技术图纸

ELG-300-24A LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

ELG-300-24A 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

ELG-300-24A 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

ELG-300-24A 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

ELG-300-24A 推荐安装方式 — 推荐安装方式左右滑动 · 点击查看大图
