ELG-200-54D2 · D2型 PFC防水LED电源

100~305VAC交流输入尺寸244×71×37.5mm工作温度-40~90°C质保5年

输出电压: 54 V DC
额定功率: 200 W
输出电流: 3.72 A

询价

选择型号 — ELG-200系列ELG-200-54D2

ELG-200-12192W · 12V · 16A ELG-200-12A192W · 12V · 16A ELG-200-12B192W · 12V · 16A ELG-200-12DA192W · 12V · 16A ELG-200-24201.6W · 24V · 8.4A ELG-200-24A201.6W · 24V · 8.4A ELG-200-24B201.6W · 24V · 8.4A ELG-200-24DA201.6W · 24V · 8.4A ELG-200-36199.8W · 36V · 5.55A ELG-200-36A199.8W · 36V · 5.55A ELG-200-36B199.8W · 36V · 5.55A ELG-200-36DA199.8W · 36V · 5.55A ELG-200-42199.9W · 42V · 4.76A ELG-200-42A199.9W · 42V · 4.76A ELG-200-42B199.9W · 42V · 4.76A ELG-200-42DA199.9W · 42V · 4.76A ELG-200-48199.7W · 48V · 4.16A ELG-200-48A199.7W · 48V · 4.16A ELG-200-48B199.7W · 48V · 4.16A ELG-200-48DA199.7W · 48V · 4.16A ELG-200-54200.9W · 54V · 3.72A ELG-200-54A200.9W · 54V · 3.72A ELG-200-54B200.9W · 54V · 3.72A

ELG-200-54D2200W · 54V · 3.72A

ELG-200-54DA200.9W · 54V · 3.72A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

关于 ELG-200-54D2，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商KC BIS UL ENEC RCM可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ELG-200-54D2 为该系列 54V 输出型号：额定电流 3.72A，典型效率 93%。

ELG-200系列是一款200W AC/DC LED驱动器，具备恒压与恒流双模式输出。ELG-200的工作输入电压为100 ~ 305VAC，提供额定电压12V至54V的不同型号。凭借高达93%的高效率及无风扇设计，整个系列可在自然对流条件下于-40℃ ~ +90℃外壳温度下工作。金属外壳设计及IP67/IP65防护等级使本系列适用于室内及室外应用。ELG-200配备多种功能选项，如调光方式，为LED照明系统提供最佳的设计灵活性。

产品特点

恒压+恒流模式输出
带功能接地的金属外壳设计
内置主动式PFC功能
空载/待机功耗<0.5W
IP67 / IP65防护等级，适用于室内或室外安装
功能选项：电位器调节输出；3合1调光(可调光至关闭)；智能定时调光；DALI
典型寿命>50000小时
5年质保

规格参数

ELG-200-54D2参数摘自官方规格书（2024-10-11 版）下载规格书 PDF

输出

直流电压: 54V
恒流区间^注2: 27 ~ 54V
额定电流: 3.72A
额定功率 200VAC ~ 305VAC: 200.88W
额定功率 100VAC ~ 180VAC: 150.12W
纹波与噪声(最大值)^注3: 350mVp-p
电压调整范围: 仅A/AB型可调（通过内置电位器） 50 ~ 57V
电流调整范围: 仅A/AB型可调（通过内置电位器） 1.86 ~ 3.72A
电压精度^注4: ±2.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间^注6: 500ms, 100ms/230VAC, 1000ms, 100ms/115VAC
保持时间(典型值): 10ms/ 230VAC 10ms/ 115VAC

输入

电压范围^注5: 100 ~ 305VAC 142 ~ 431VDC (请参阅“STATIC CHARACTERISTIC”静态特性部分)
频率范围: 47 ~ 63Hz
功率因数: PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC@满载 (请参阅“POWER FACTOR (PF) CHARACTERISTIC”功率因数特性部分)
总谐波失真: THD< 20%(@负载≧50%/115VC,230VAC; @负载≧75%/277VAC) (请参阅“TOTAL HARMONIC DISTORTION(THD)”部分)
效率(典型值): 93%
交流电流: 1.8A / 115VAC 1.2A / 230VAC 1.0A/277VAC
冲击电流(典型值): 冷启动 60A(twidth=510μs，在50% Ipeak处测量) 230VAC下；依据NEMA 410
16A断路器可接电源数量: 4台(B型断路器) / 6台(C型断路器) 230VAC下
漏电流: <0.75mA / 277VAC
空载/待机功耗^注7: 空载功耗<0.5W（Blank / A / Dx / D型）待机功耗<0.5W（B / AB / DA型）

保护

过电流: 95 ~ 108% 恒流限制，故障排除后自动恢复
短路: 打嗝模式，故障排除后自动恢复
过电压: 60 ~ 67V 关闭输出电压，重新上电恢复
过温度: 关闭输出电压，重新上电恢复

环境

工作温度: Tcase=-40 ~ +90℃ (请参阅“OUTPUT LOAD vs TEMPERATURE”输出负载与温度部分)
最高外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH 无冷凝
储存温度、湿度: -40 ~ +90℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 12min./1cycle，X、Y、Z各轴向持续72min.

安规与电磁兼容

安规标准: UL8750(type”HL”), CSA C22.2 No. 250.13-12;IEC/BS EN/EN/AS/NZS 61347-1, IEC/BS EN/EN/AS/NZS 61347-2-13 独立式, BS EN/EN62384; EAC TP TC 004;BIS IS15885(仅限12/12A/12B/12DA/24/24A/24B/24DA/36/36A/36B/42A/42B/48/48A/48B/54A/54B); GB19510.14,GB19510.1; IP65或IP67;KC61347-1,KC61347-2-13 认证
DALI标准: 符合IEC62386-101,102,(207可依要求提供)，仅限DA型
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
EMC发射: 符合BS EN/EN55015,BS EN/EN61000-3-2 Class C (@负载≧50%) ;BS EN/ EN61000-3-3;GB/T 17743,GB17625.1; EAC TP TC 020; KC KN15,KN61547
EMC抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业等级 (浪涌抗扰度 Line-Earth 6KV, Line-Line 4KV);EAC TP TC 020; KC KN15,KN61547

其他

平均无故障时间: 2391.4K hrs min. Telcordia SR-332 (Bellcore) ;204.9K hrs min. MIL-HDBK-217F (25℃)
尺寸: 244*71*37.5mm (L*W*H)

测试条件与备注15

所有未特别说明的参数均在230VAC输入、额定电流、25℃环境温度下测得。
请参阅“DRIVING METHODS OF LED MODULE”（LED模块驱动方式）。
纹波与噪声在20MHz带宽下，使用12"双绞线并在末端并联0.1uf和47uf电容测得。
精度：包括设定误差、线性调整率及负载调整率。
低输入电压下可能需要降额使用，详见“STATIC CHARACTERISTIC”（静态特性）部分。
启动时间在首次冷启动时测得，开关驱动器可能导致启动时间增加。
空载/待机功耗为230VAC输入时的规格。
驱动器被视为与最终设备组合使用的组件。由于EMC性能会受整体安装的影响，最终设备制造商必须对整体安装重新进行EMC指令认证。（详见 https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf）

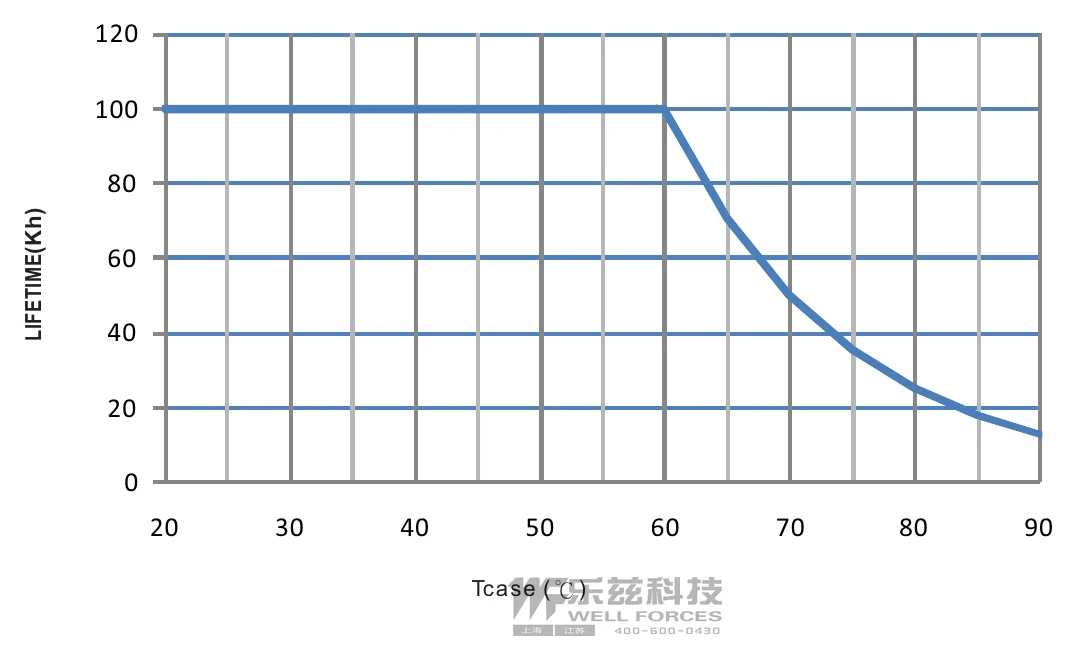

当Tcase，特别是tc点（或依DLC的TMP）约为70℃或以下时，本系列满足典型寿命>50,000小时的运行要求。
保固条款请参阅明纬网站 http://www.meanwell.com
工作海拔高于2000m(6500ft)时，无风扇机种的环境温度需按3.5℃/1000m降额，有风扇机种按5℃/1000m降额。
有关应用说明及IP防水功能安装注意事项，使用前请参阅我们的用户手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
BIS IS15885（仅限12/12A/12B/12DA/24/24A/24B/24DA/36/36A/36B/42A/42B/48/48A/48B/54A/54B）。
为满足照明灯具最新ErP法规的要求，本LED电源只能在开关之后使用，不得永久连接至市电。
A/AB型需考虑内置使用，以符合Type HL应用要求。

技术图纸

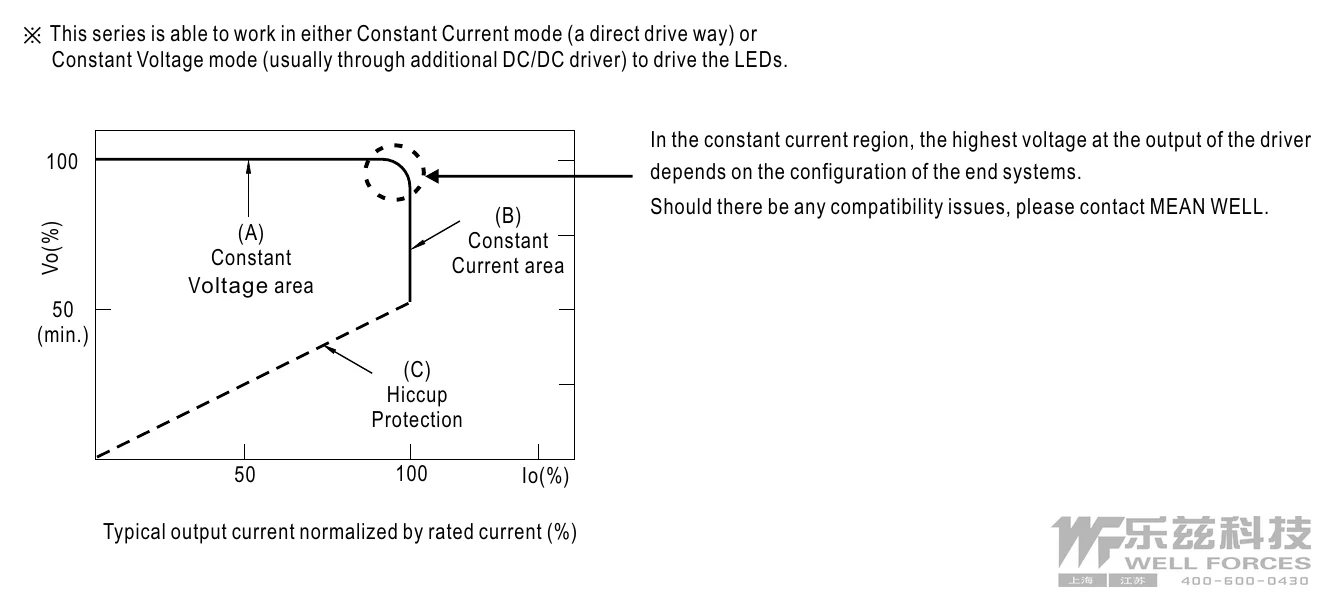

ELG-200-54D2 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

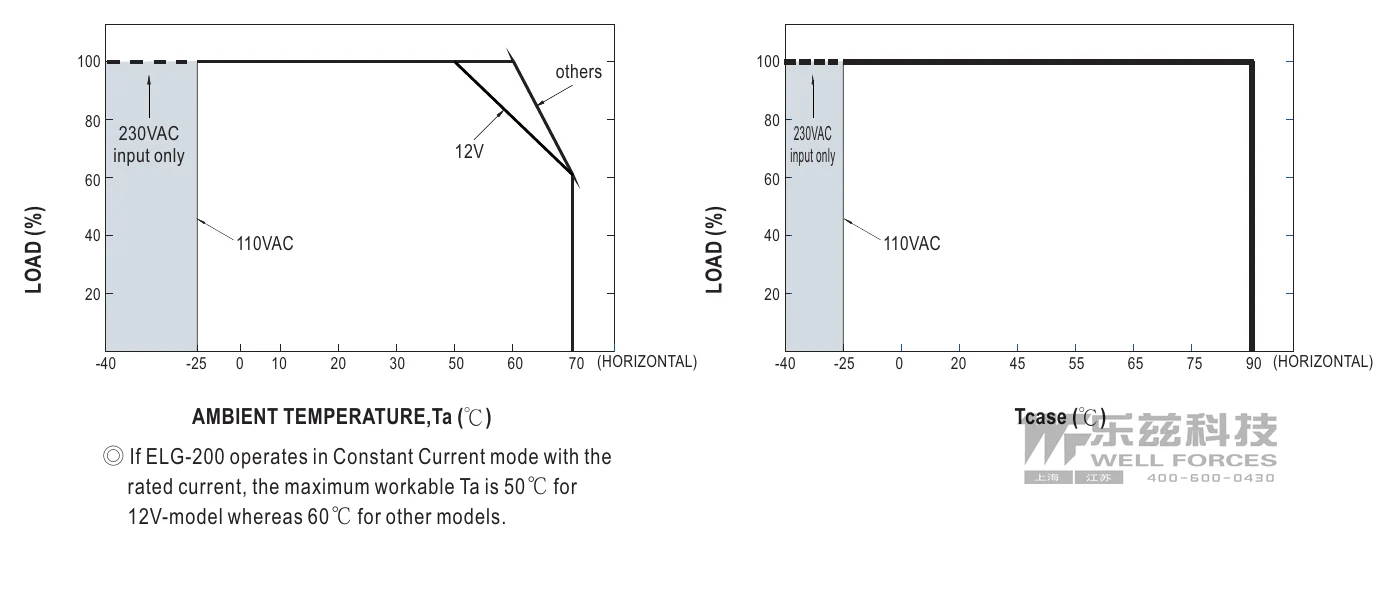

ELG-200-54D2 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

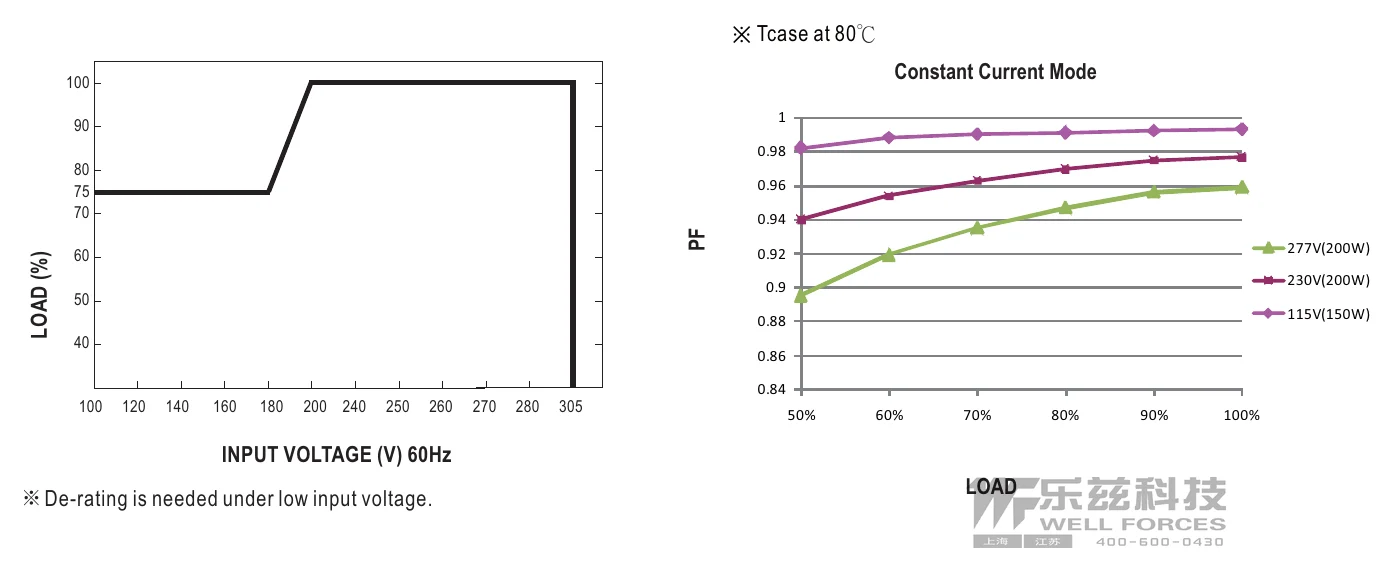

ELG-200-54D2 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

ELG-200-54D2 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

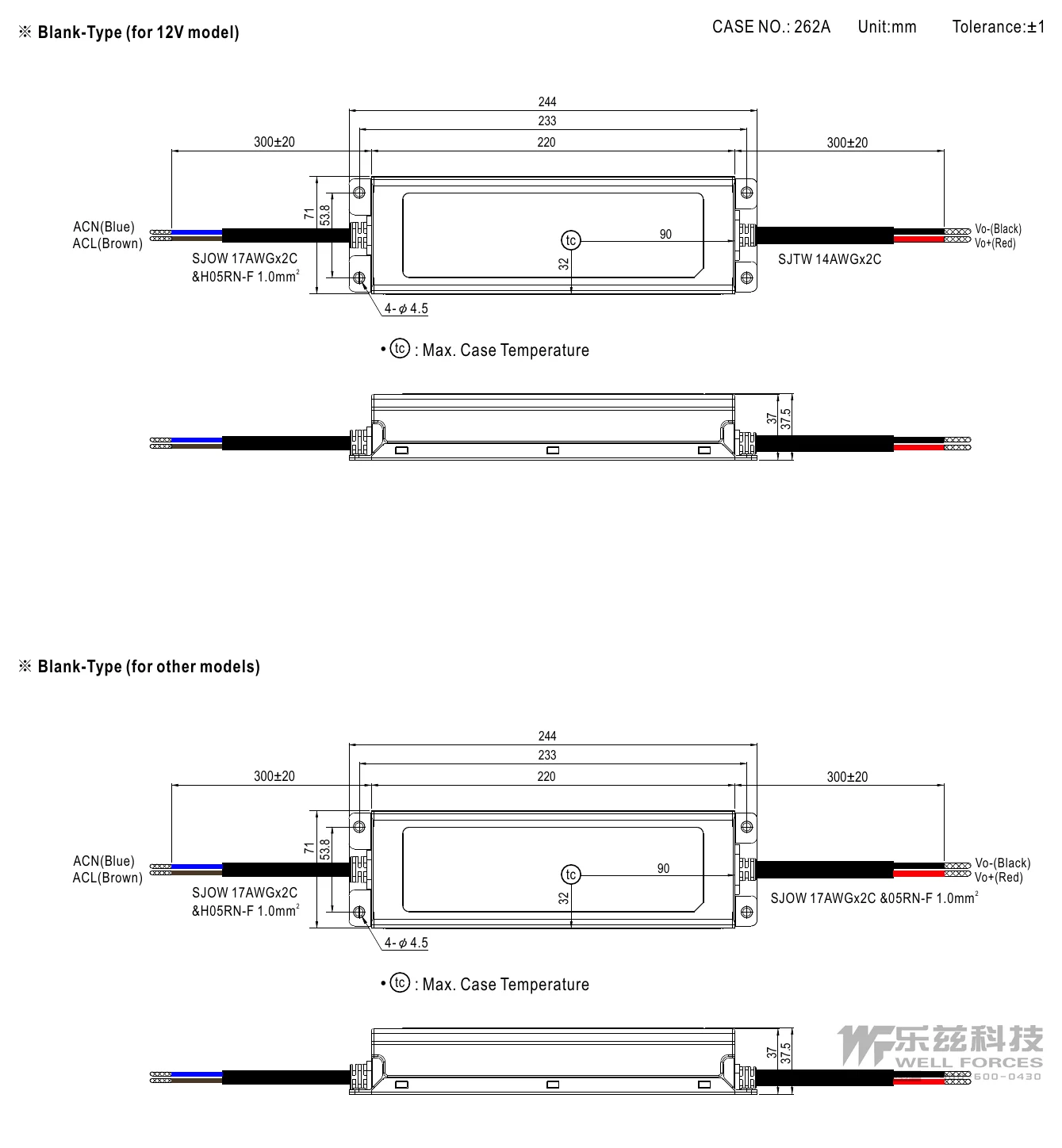

ELG-200-54D2 推荐安装方式 — 推荐安装方式左右滑动 · 点击查看大图
