明纬 MEAN WELL · ELG-C系列系列

明纬官方正品ELG-C系列系列3 年保修

ELG-150-C2100B-3Y · 36~ 2100mA B型 /铝壳IP67/180～295Vac输入) PFC防水高压恒流LED电源三线输入

0～10VPWM电阻调光含保护接地

输出电压: 80 V DC
额定功率: 151.2 W
输出电流: 2100m A

询价

选择型号 — ELG-150-C系列ELG-150-C2100B-3Y

ELG-150-C500150W · 315V · 500MA ELG-150-C500A150W · 315V · 500MA ELG-150-C500B150W · 315V · 500MA ELG-150-C500D2150W · 300V · 0.5A ELG-150-C500DA150W · 315V · 500MA ELG-150-C700149.8W · 225V · 700MA ELG-150-C700A149.8W · 225V · 700MA ELG-150-C700B149.8W · 225V · 700MA ELG-150-C700D2150W · 214V · 0.7A ELG-150-C700DA149.8W · 225V · 700MA ELG-150-C1050150.2W · 151V · 1050MA ELG-150-C1050A150.2W · 151V · 1050MA ELG-150-C1050B150.2W · 151V · 1050MA ELG-150-C1050D2150W · 143V · 1.05A ELG-150-C1050DA150.2W · 151V · 1050MA ELG-150-C1400149.8W · 115V · 1400MA ELG-150-C1400A149.8W · 115V · 1400MA ELG-150-C1400B149.8W · 115V · 1400MA ELG-150-C1400D2150W · 107V · 1.4A ELG-150-C1400DA149.8W · 115V · 1400MA ELG-150-C1750150.5W · 94V · 1750MA ELG-150-C1750A150.5W · 94V · 1750MA ELG-150-C1750B150.5W · 94V · 1750MA ELG-150-C1750D2150W · 86V · 1.75A ELG-150-C1750DA150.5W · 94V · 1750MA ELG-150-C2100151.2W · 80V · 2100MA ELG-150-C2100A151.2W · 80V · 2100MA ELG-150-C2100B151.2W · 80V · 2100MA

ELG-150-C2100B-3Y151.2W · 80V

ELG-150-C2100D2150W · 72V · 2.1A ELG-150-C2100DA151.2W · 80V · 2100MA

现货即将售罄无货

关于 ELG-150-C2100B-3Y，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ELG-150-C2100B-3Y 为该系列型号：额定电流 2100mA，典型效率 91%。

ELG-150-C系列是一款150W 交流变直流LED控制装置，以恒流输出设计、高输出电压为特色。此系列机型可工作在输入电压100~360VAC，并提供输出额恒流介于500mA~2100mA间的多种机型。因具有最高可达92%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+85℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得ELG-150-C对于户内或户外的应用均适用。ELG-150-C搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒流模式输出
金属外壳接地设计
内置主动式PFC功能
空载/待机功耗<0.5W
IP67 / IP65防护等级，户内户外安装均可
功能可选：输出内部电位器调整三合一调光(dim-to-off);智能定时调光;DALI
寿命>50000小时
5年质保

规格参数

ELG-150-C2100B-3Y参数摘自官方规格书（2026-07-06 版）下载规格书 PDF

输出

额定电流: 2100mA
额定功率 100VAC ~ 180VAC: 105W
额定功率 200VAC ~ 305VAC: 151.2W
恒电流范围^注2: 36 ~ 72V
开路电压 (最大): 80V
电流调整范围: 仅A/AB型可调(通过内部电位器) 1050 ~ 2100mA
纹波电流: 最大5.0%@额定电流
电流精度: ±5.0%
启动,时间^注4: 1600ms/115VAC 500ms/230VAC

输入

电压范围^注3: 100 ~ 305VAC 142 ~ 431VDC可持续工作, 320VAC可工作24小时; 360VAC可工作1小时 (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.97/115VAC, PF≧0.95/230VAC或PF≧0.92/277VAC满载时 (请参考"功率因素特性曲线")
总谐波失真: THD< 20%(@负载≧50%/115VC; @负载≧60%/230VAC; @负载≧75%/277VAC) (请参考"总谐波失真特性曲线")
效率(Typ.): 91%
交流电流(Typ.): 1.7A / 115VAC 0.9A / 230VAC 0.7A/277VAC
浪涌电流(Typ.): 冷启动65A(在50% Ipeak下测试twidth=485μs)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置3台 (B型断路器) / 6台 (C型断路器)
漏电流: <0.75mA / 277VAC
空载/待机功耗: 空载功耗<0.5W(Blank / A 型) 待机功耗 <0.5W(B / AB / DA型)

保护

短路: 打嗝模式，负载异常条件移除后可自动恢复
过电压: 82 ~ 92V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +90℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750(type”HL”), CSA C22.2 No. 250.13-12;BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 independent, BS EN/EN62384; GB/T19510.1,GB/T19510.213, EAC TP TC 004,BIS IS15885(仅700A,1050A,700DA),IP65或IP67;KC61347-1,KC61347-2-13认证通过
DALI规范: 符合 IEC62386-101, 102, (207可选购)仅DA型
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧60%) ; BS EN/EN61000-3-3; GB/T 17743 , GB17625.1,EAC TP TC 020;KC KN15 , KN61547
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业标准(浪涌抗扰度:线对地6KV,线对线:4KV), EAC TP TC 020;KC KN15 , KN61547

其它

MTBF: 3102.4K hrs min. Telcordia SR-332 (Bellcore) ;308.5K hrs min. MIL-HDBK-217F (25℃)
尺寸: 219*63*35.5mm (L*W*H)

测试条件与备注11

如未特别说明，所有规格参数均在输入为230VAC、额定电流、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照"静态特性曲线"图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
驱动器被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
A/AB type若需符合Type HL应用则需考虑内置使用。

技术图纸

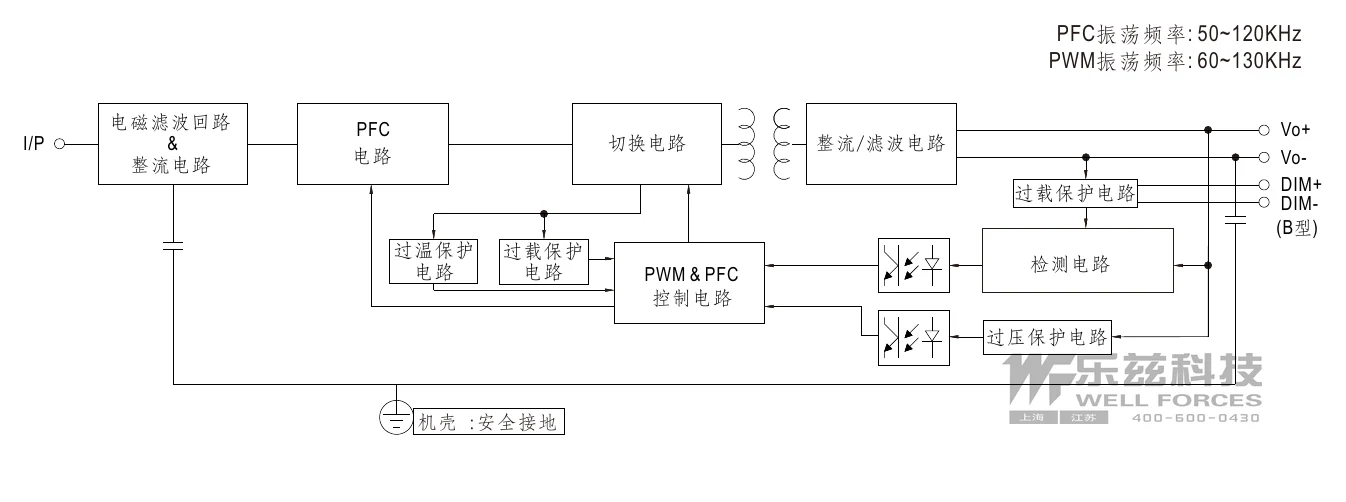

ELG-150-C2100B-3Y 方框图 — 方框图左右滑动 · 点击查看大图

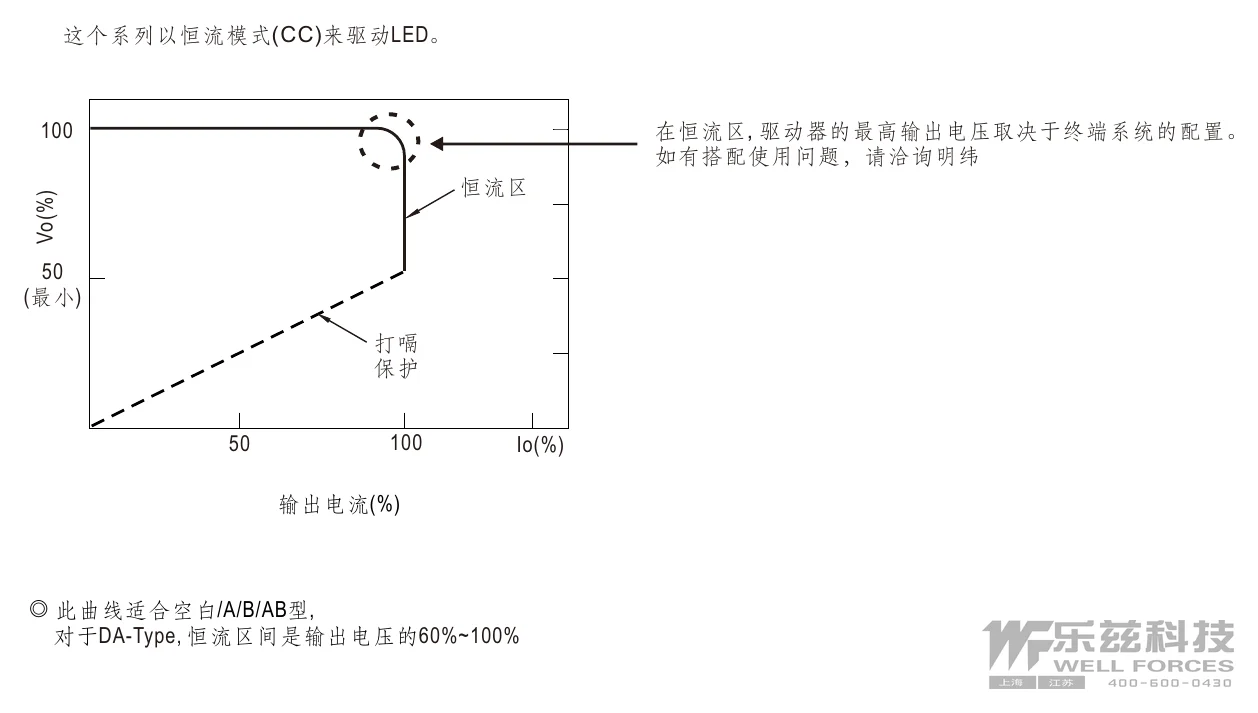

ELG-150-C2100B-3Y LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

ELG-150-C2100B-3Y 调光操作 — 调光操作左右滑动 · 点击查看大图

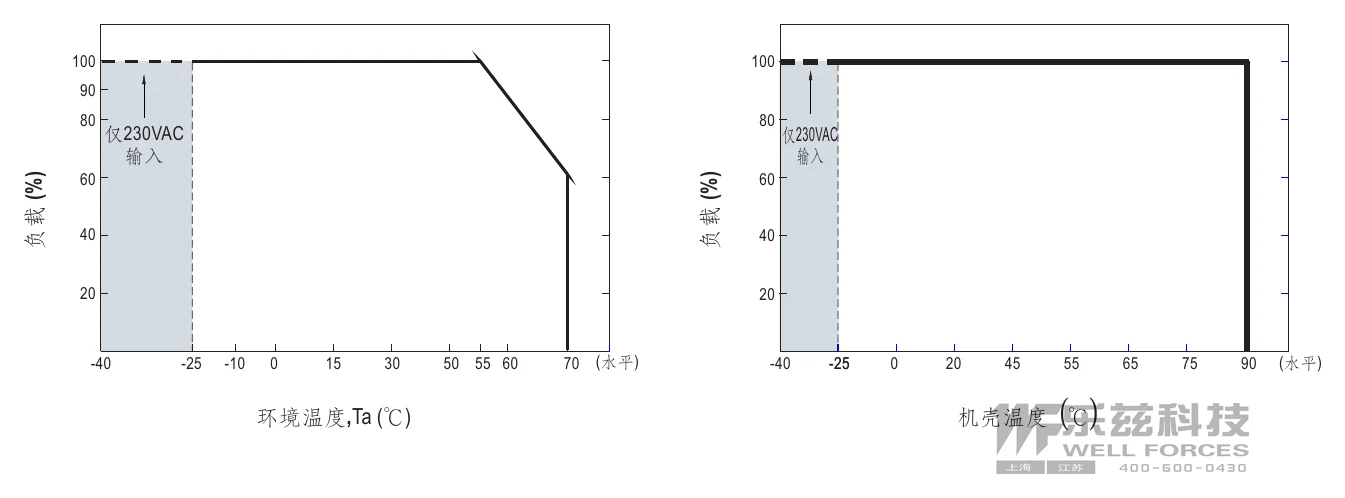

ELG-150-C2100B-3Y 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

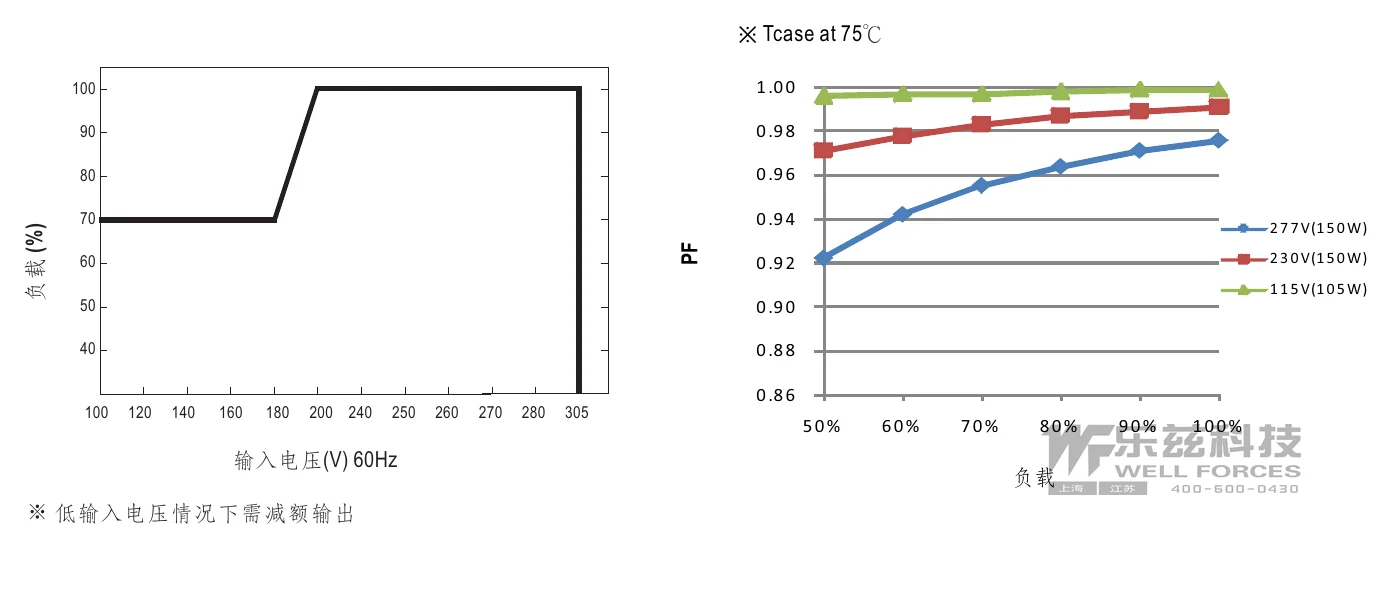

ELG-150-C2100B-3Y 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

ELG-150-C2100B-3Y 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

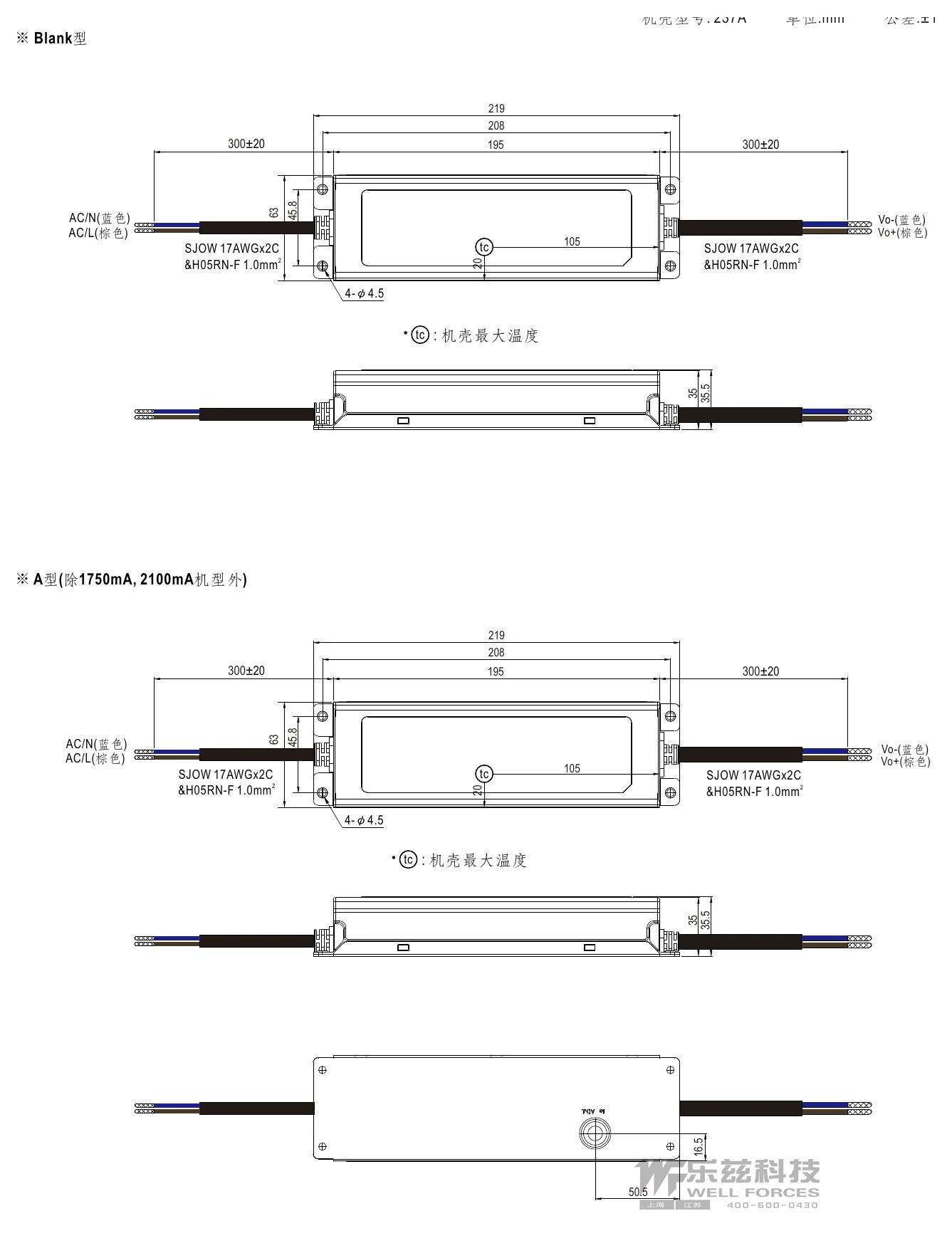

ELG-150-C2100B-3Y 机构尺寸 — 机构尺寸左右滑动 · 点击查看大图

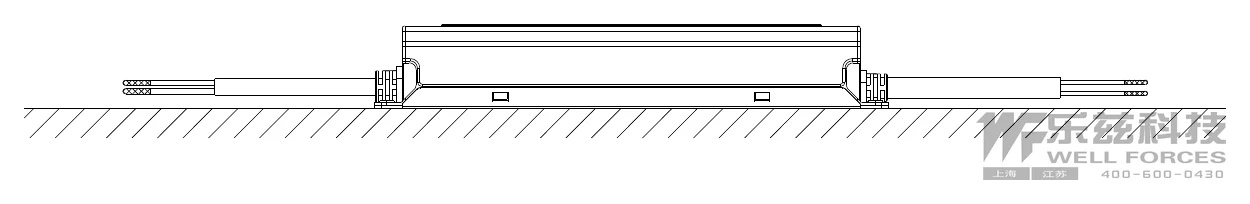

ELG-150-C2100B-3Y 推荐安装方式 — 推荐安装方式左右滑动 · 点击查看大图

典型应用

LED街道照明
LED洗墙灯
LED天井灯
LED温室照明
LED泛光灯
适用于装在Class I, Division 2类危险地点之照明灯具
