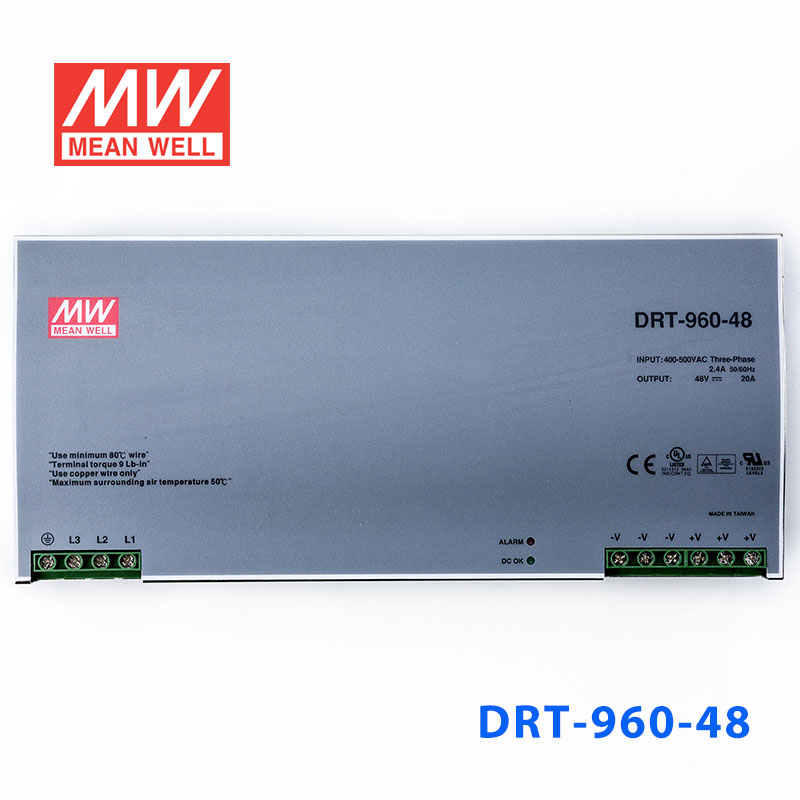

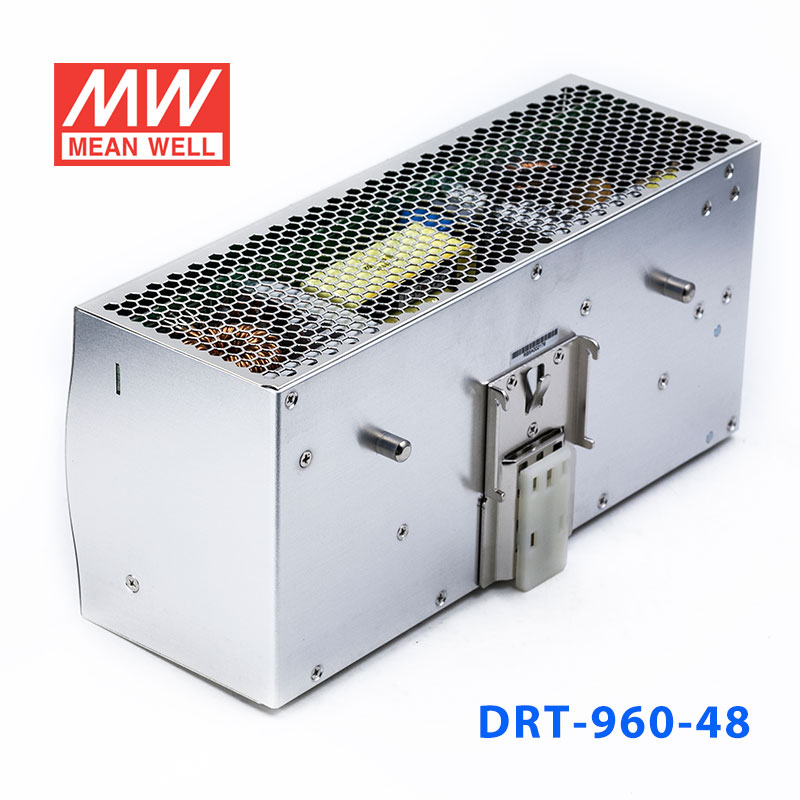

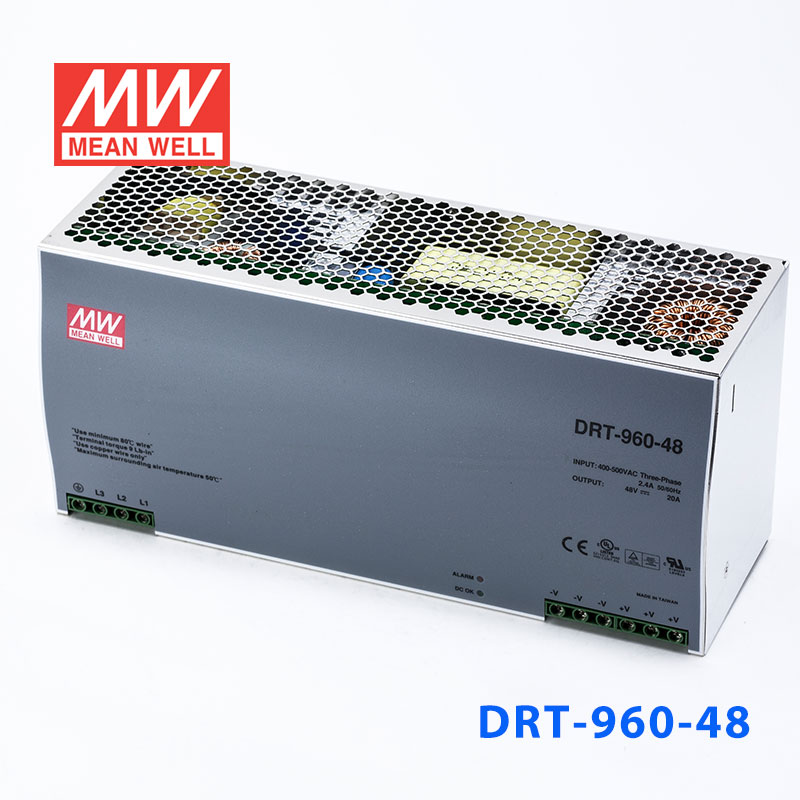

DRT-960-48 · 带PFC功能三相输入DIN导轨安装电源

Mean Well · Enclosed Switching Power Supply · 960W 48

输出电压: 48 V DC
额定功率: 960 W
输出电流: 20 A

¥1514.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 DRT-960-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CEEACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

DRT-960-48 为该系列 48V 输出型号：额定电流 20A，额定功率 960W，典型效率 92%。

产品特点

三相340 ~ 550V宽范围交流输入
效率高达91%，低损耗
保护种类：短路/过负载/过电压/过温度
并联功能(1+1)(可选)
自然风冷

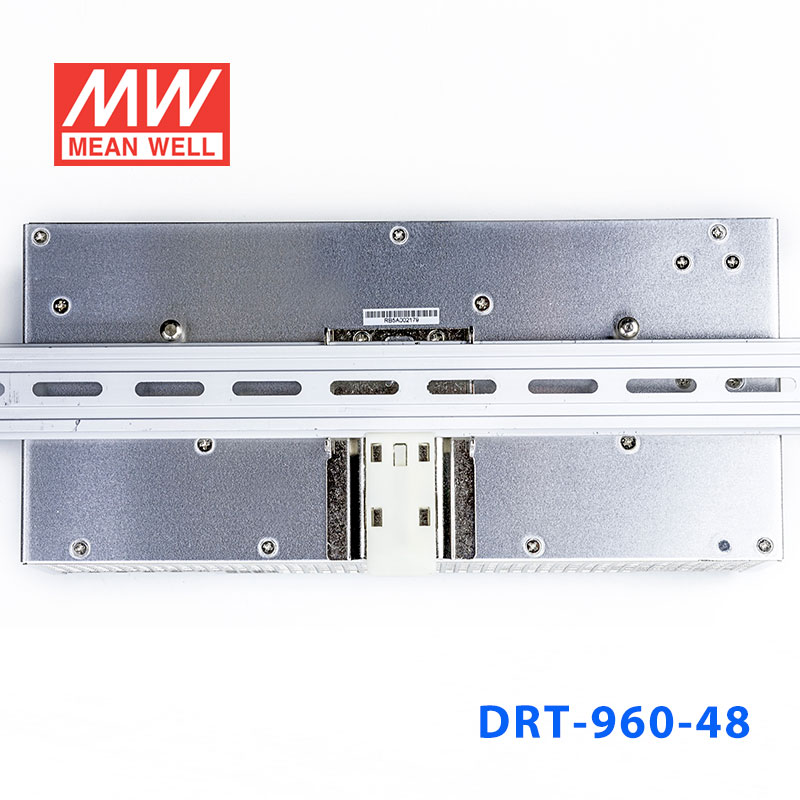

安装轨道：TS-35/7.5或TS-35/15
通过UL508（工业控制设备）认证
EN61000-6-2(EN50082-2)工业耐受等级
100%满载老化测试
3年质保

规格参数

DRT-960-48参数摘自官方规格书（2020-12-14 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 20A
电流范围: 0 ~ 20A
额定功率: 960W
纹波与噪声 (最大)^注2: 80mVp-p
电压调整范围: 48 ~ 55V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 200ms, 60ms/400VAC 200ms, 60ms/500VAC(满载时)
保持时间(Typ.): 14ms/400VAC 30ms/500VAC(满载时)

输入

电压范围: 三相340 ~ 550VAC(连接L1,L3,FG可以实现两相输入操作)(备注5)
频率范围: 47 ~ 63Hz
效率(Typ.): 92%
交流电流(Typ.): 2A/400VAC 1.6A/500VAC
浪涌电流(Typ.): 冷启动：50A
漏电流: <3.5mA / 530VAC

保护

过负载: 额定输出功率的105%~125% 保护模式:恒电流限制，3秒后关断输出电压，重启恢复
过电压: 59 ~ 66V 保护模式:关断输出电压,重启后恢复
过温度: 关断输出电压；温度恢复正常后，自动恢复

环境

工作温度: -20 ~ +60℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容 (备注4)

安全规范: UL508,UL60950-1,EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合EN55011 (CISPR11), EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN61204-3, EN61000-6-2 (EN50082-2),A级重工业标准, EAC TP TC 020

其它

MTBF: ≥122.5Khrs . MIL-HDBK-217F (25℃)
尺寸: 276*125.2*100mm (W*H*D)
包装: 3.3Kg; 4pcs/14.2Kg/1.14CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
在某种减额负载下采用两相输入操作(连接L1,L3,FG)是允许的，详细请参考负载减额曲线。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

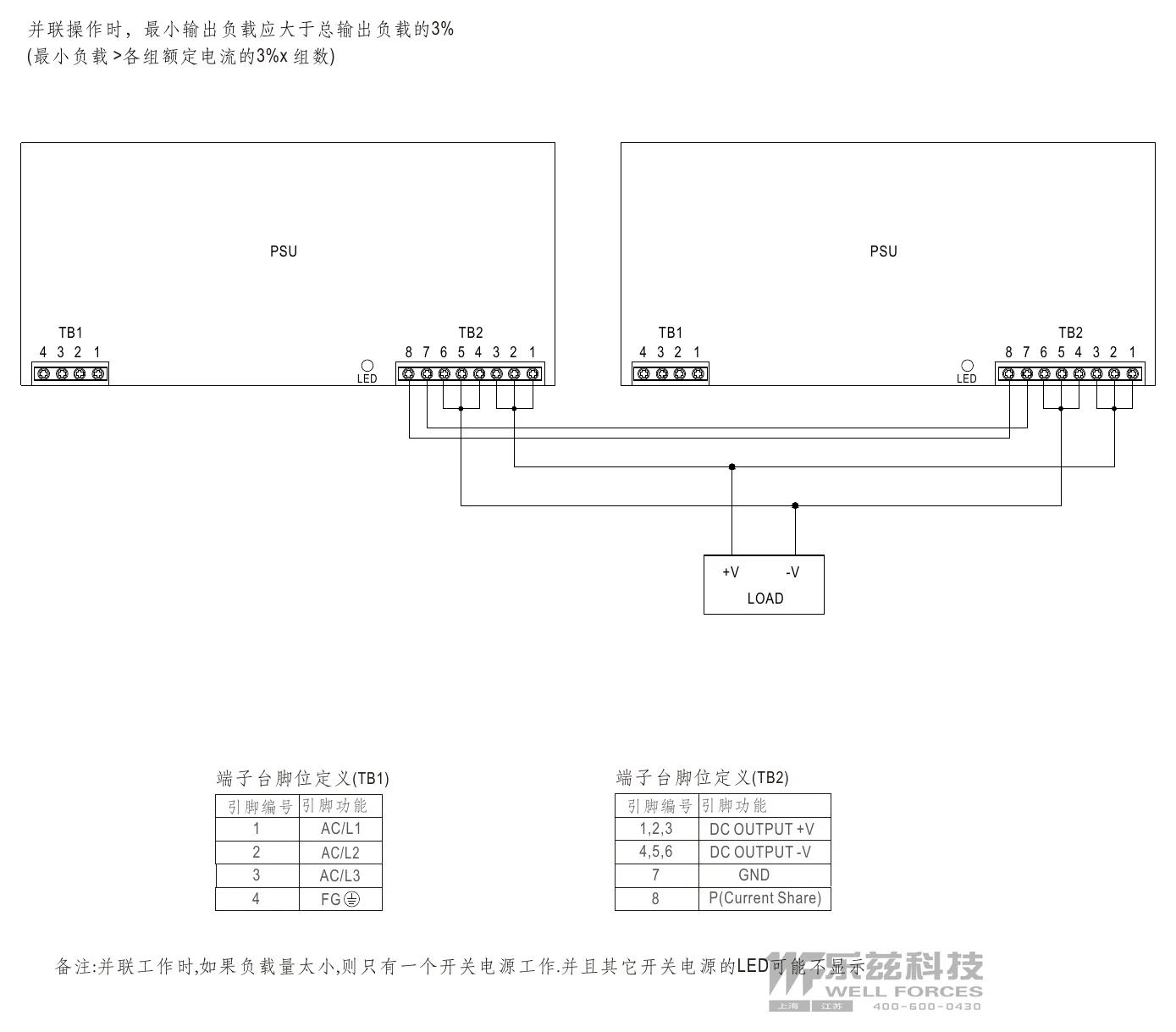

DRT-960-48 并联功能(1+1)-可选(特殊定制要求) — 并联功能(1+1)-可选(特殊定制要求)左右滑动 · 点击查看大图

典型应用

■ 典型应用

工业自动化系统 — PLC控制系统、工业机器人、自动化生产线、数控机床设备供电
楼宇自动化 — 智能照明控制、门禁系统、电梯控制、暖通空调HVAC控制系统
工业通讯设备 — 工业交换机、现场总线设备、远程监控系统、工业物联网网关
电力监控系统 — 配电监控、能源管理系统、电力SCADA系统、变配电站辅助电源
机械设备控制 — 包装机械、纺织设备、印刷机械、注塑机等工业设备控制电源
