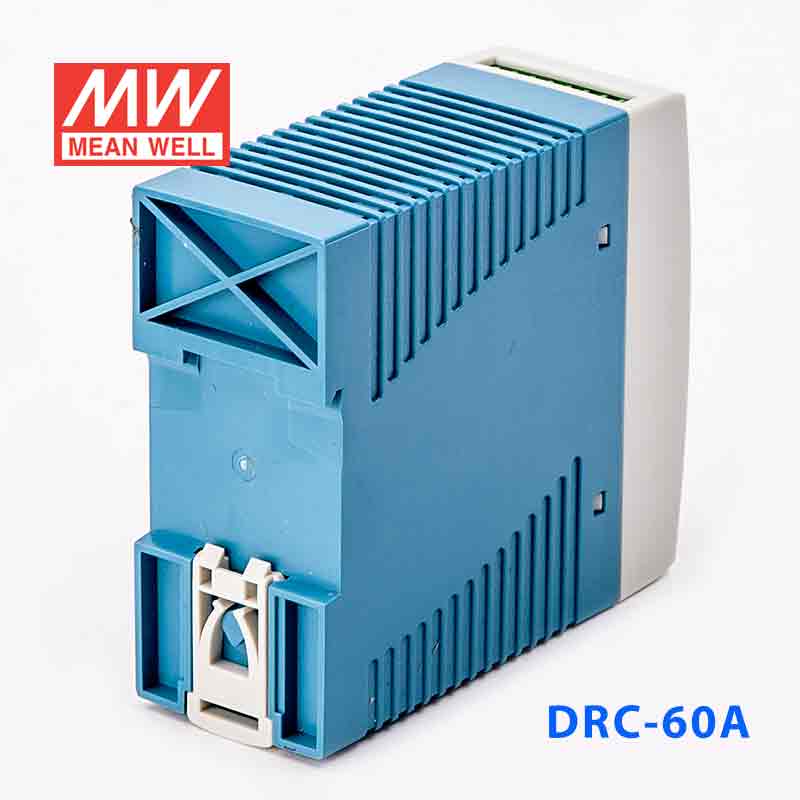

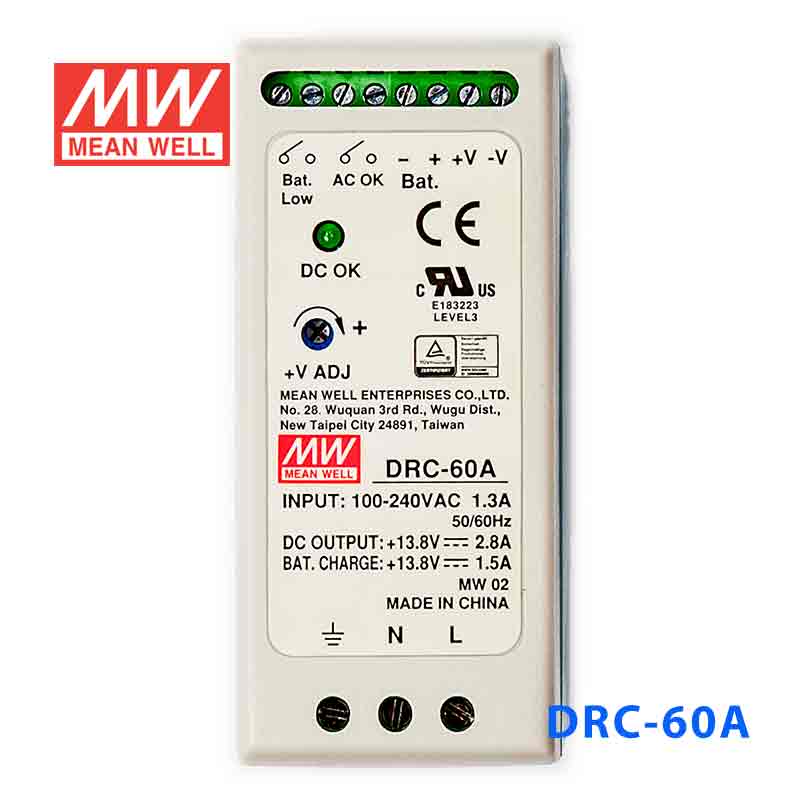

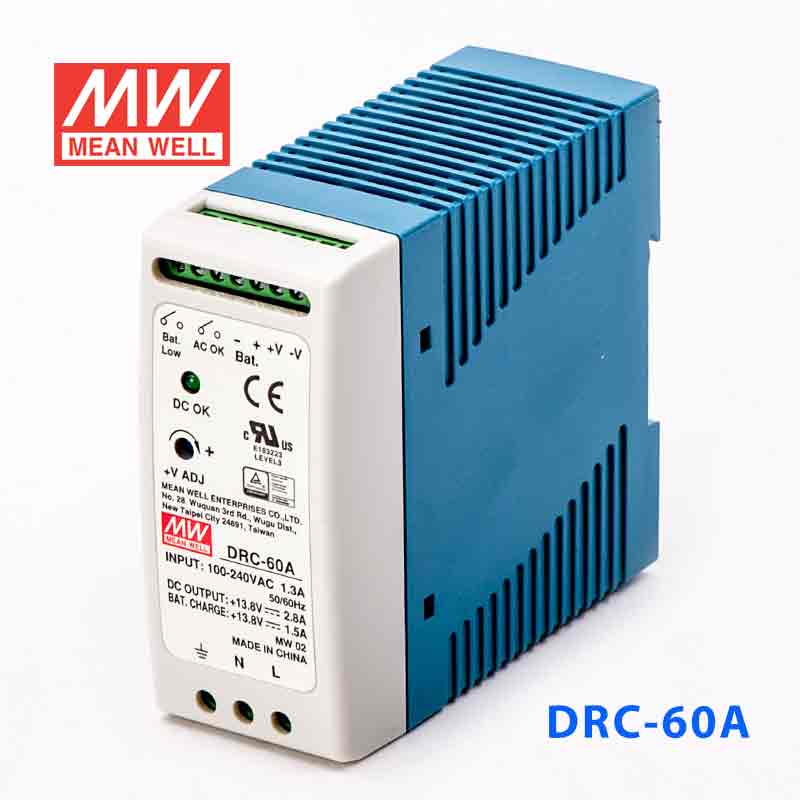

DRC-60A · 13.8V 单路输出浮充电直流UPS导轨安装安防电源

Mean Well · Enclosed Switching Power Supply · 59.34W 13.8

输出电压: 13.8 V DC
额定功率: 59.3 W
输出电流: 2.8 A

¥205.00含 13% 增值税

选择型号 — DRC-60系列DRC-60A

DRC-60A59.3W · 13.8V · 2.8A

DRC-60B59.3W · 27.6V · 1.4A

现货

现货 · 上海仓 104 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 DRC-60A，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CEEACRCMTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

DRC-60A 为该系列 CH1: 13.8V CH2: 13.8V 输出型号：额定电流 CH1: 2.8A CH2: 1.5A，额定功率 59.34W，典型效率 86%。

DRC-60系列是一款符合德国工业标准交变直流60W 导轨型安全电源，除了主输出外，还有一组充电输出，具有较小的额恒流，以提供后备电源程序，便于安全存取系统需要。DRC-60允许从90VAC~264VAC全范围输入，且可分别提供13.8VDC和27.6VDC输出，效率可高达88%，可以工作在自然风冷，-30℃ 到70℃ 的条件下。除了过载保护，过压保护，电池低压切断，以及电池反极性保护(通过保险丝)这些主要的保护方式以外，还有AC OK和电池低压警报信号输出，可通过继电器触发，便于系统的设计。

产品特点

国际通用全范围交流输入
保护种类：短路/过负载/过电压
电池低压保护/电池通过保险丝反极性保护

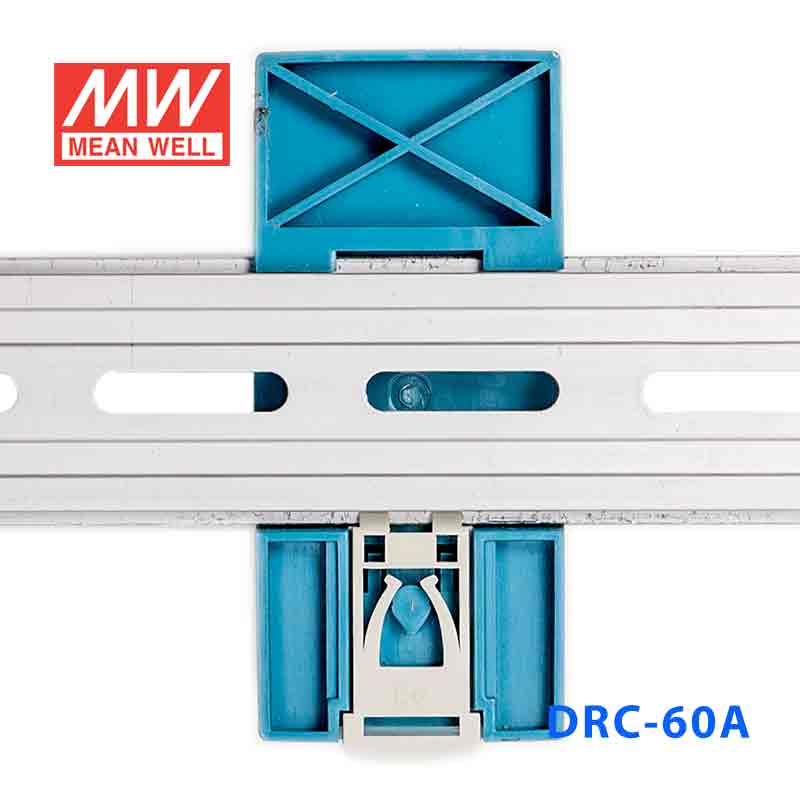

可以装在TS-35/7.5或15上
AC OK和电池低压警报信号可以通过继电器触发
自然风冷
通过LPS(限功率电源)测试
电源启动LED指示灯
100%满载老化测试
3年质保

规格参数

DRC-60A参数摘自官方规格书（2026-03-31 版）下载规格书 PDF

输出

输出组别: CH1 CH2
直流电压: CH1: 13.8V CH2: 13.8V
额定电流: CH1: 2.8A CH2: 1.5A
电流范围: CH1: 0 ~ 4.3A CH2: --------
额定功率: 59.34W
纹波与噪声(最大)^注2: CH1: 120mVp-p CH2: --------
电压调整范围: CH1: 12 ~ 15V
电压精度^注3: CH1: ±1.0% CH2: --------
线性调整率: CH1: ±0.5% CH2: --------
负载调整率: CH1: ±0.5% CH2: --------
启动、上升时间^注4: 400ms, 50ms/230VAC 800ms, 50ms/115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 10ms/115VAC(满载时)

输入

电压范围: 90 ~ 264VAC 127 ~ 370VDC[通过连接AC/L(+),AC/N(-)可实现直流输入]
频率范围: 47 ~ 63Hz
效率(Typ.): 86%
交流电流(Typ.): 1.3A/115VAC 0.8A/230VAC
浪涌电流(Typ.): 冷启动30A/115VAC 60A/230VAC

保护

过负载: 额定输出功率的105%~ 150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: CH1:14.49 ~ 18.63V 保护模式:关断输出，电源重启后可恢复正常输出
切断电池: 10±0.5V

警报功能

AC OK: 继电器吸合输出, 开: AC OK ;关: AC Fail ;最大额定值:30V/1A
电池低压: 继电器吸合输出, 关:电池正常; 开:电池低压; 最大额定值:30V/1A 电池低压: < 11V

环境

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)(CH1)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容 (备注5)

安全规范: UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004, AS/NZS 60950.1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61204-3,轻工业标准,EAC TP TC 020

其它

MTBF: 1854.1K hrs min. Telcordia SR-332 (Bellcore) ; 504.1K hrs min. MIL-HDBK-217F (25℃)
尺寸: 40*90*100mm (W*H*D)
包装: 0.3Kg; 42pcs/13.6Kg/0.82CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
启动时间是在冷机启动下测得，快速开关机可能会延长启动时间。
电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参阅“EMI测试声明书”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
安装距离 : 当永久加载全功率时推荐顶部距离40mm, 底部距离20mm, 左右两侧距离各5mm。如果相邻的设备是个热源的话，推荐空间距离是15mm。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
电池电压低於CUTOFF电压无法执行AC复归充电。

技术图纸

典型应用

安全系统
应急照明系统
报警系统
DC UPS系统
中央监控系统
存取系统

资料下载

规格书1

DRC-60A 规格书PDF下载

认证证书9

TÜV认证证书TÜV · 点击下载 ↓PDF下载

CB认证证书CB · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

UK认证证书UK · 点击下载 ↓PDF下载

DEKRA认证证书DEKRA · 点击下载 ↓PDF下载

2ND认证证书2ND · 点击下载 ↓PDF下载

3ND认证证书3ND · 点击下载 ↓PDF下载
