明纬 MEAN WELL · DR-DRN20系列系列

明纬官方正品DR-DRN20系列系列3 年保修

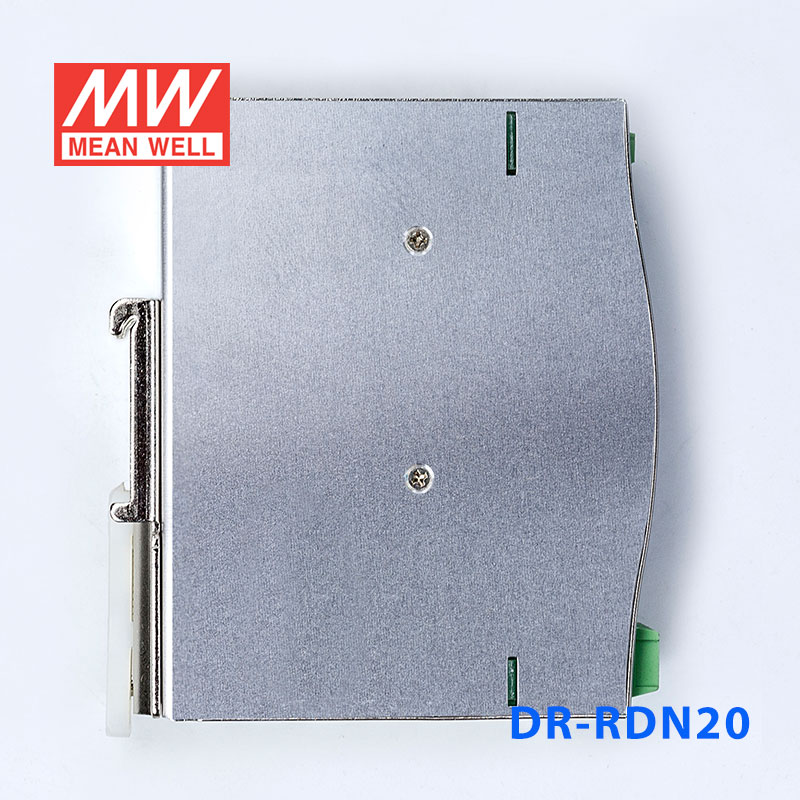

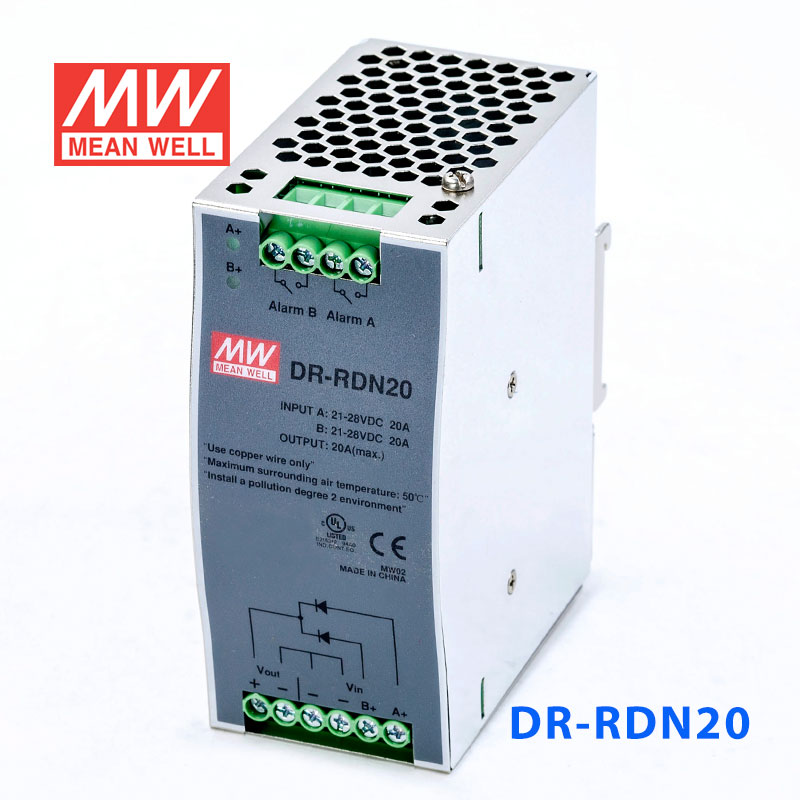

DR-RDN20 · DIN导轨安装电源冗余控制模块

Mean Well · Enclosed Switching Power Supply · 12

输出电压: 12 V DC
输出电流: 20 A

¥110.00市场价 ¥170.30含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 DR-RDN20，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EAC CB EMCUKCA可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

产品特点

适合24V冗余系统

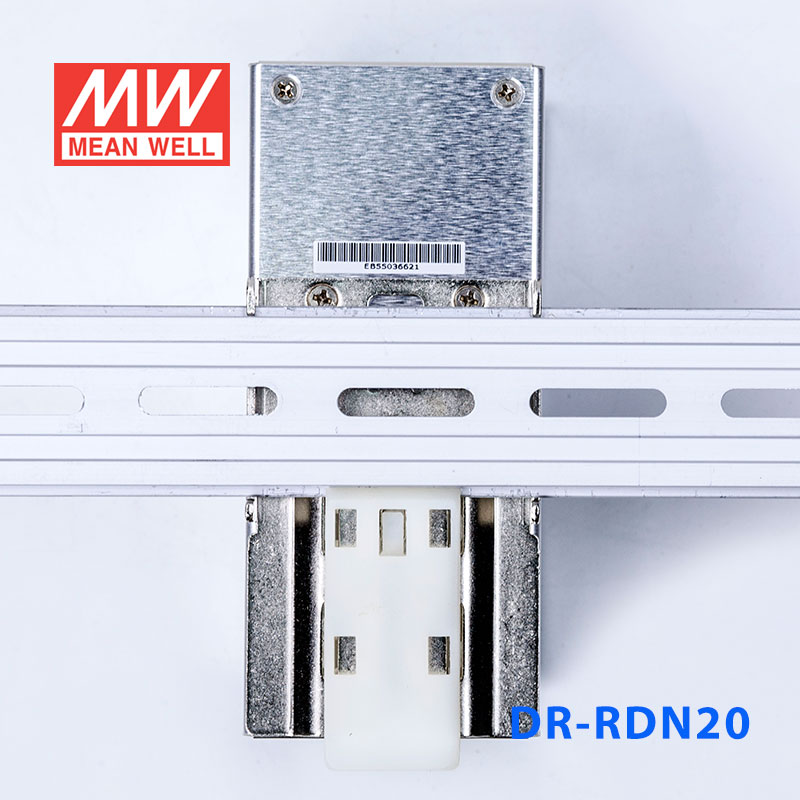

安装轨道：TS-35/7.5或TS-35/15

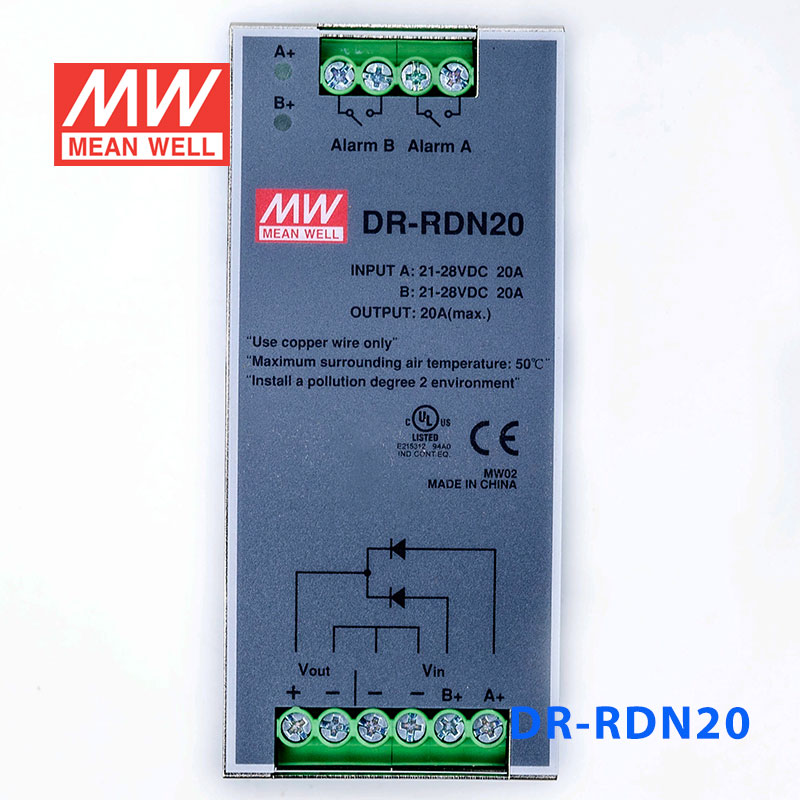

继电器触点信号输出，LED报警指示输入故障
自然风冷
3年质保

规格参数

DR-RDN20参数摘自官方规格书（2012-11-26 版）下载规格书 PDF

输出

反向电压(最大): 30V
输出电流(最大): 20A
电压跌落: 0.5V
LED 指示: 两颗绿色 LED 指示每组输入是"正常或故障"

输入

输入电压范围: 21 ~ 28V
输入数量: 2
输入电流(最大): 20A 每组输入

功能

输入电压警报: 当输入电压 > 20V(±5%) 或< 30V(±5%)时,继电器触发
继电器触点电流(最大): 30VDC, 1A

环境

工作温度: -20 ~ +70℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

耐压: 端子台-底盖 :0.5KVAC, 继电器触点-端子台 :0.5KVAC
绝缘阻抗: 端子台-底盖:>100M Ohms/500VDC 25℃ 70%RH
电磁干扰: 符合EN55022(CISPR22) Class B
电磁耐受: 符合EN61000-4-2,3,4,5,6,8,11,ENV50204, A级重工业标准

其它

MTBF: ≥996.8Khrs . MIL-HDBK-217F (25℃)
尺寸: 55.5*125.2*100mm (W*H*D)
包装: 0.5Kg; 20pcs/11Kg/1.29CUFT

测试条件与备注1

如未特别说明，所有规格参数均在输入为24VDC、额定负载、25℃环境温度下进行量测。

典型应用

1+1 冗余 1 台冗余
1+N 冗余：多台开关电源作为冗余，以提高系统可靠度
单独使用：用一台开关电源和一台DR-RDN20连接，降低二极管的应力，提升可靠度

资料下载

规格书1

DR-RDN20 规格书PDF下载

认证证书6

CB认证证书CB · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

UK认证证书UK · 点击下载 ↓PDF下载

EAC认证证书EAC · 点击下载 ↓PDF下载

UL认证证书UL · 点击下载 ↓PDF下载
