首页产品中心产品系列DR-4512

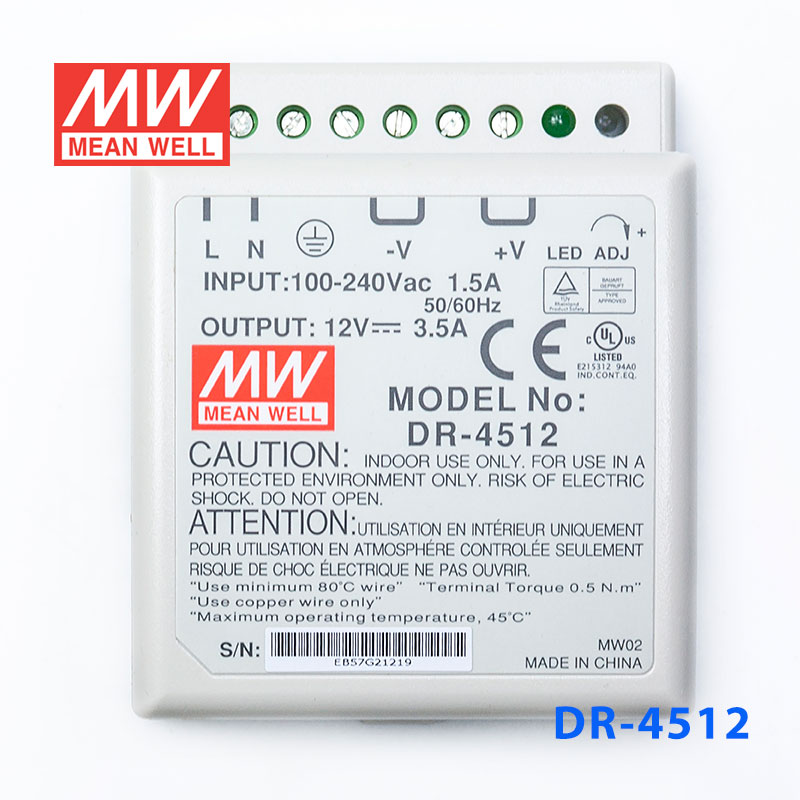

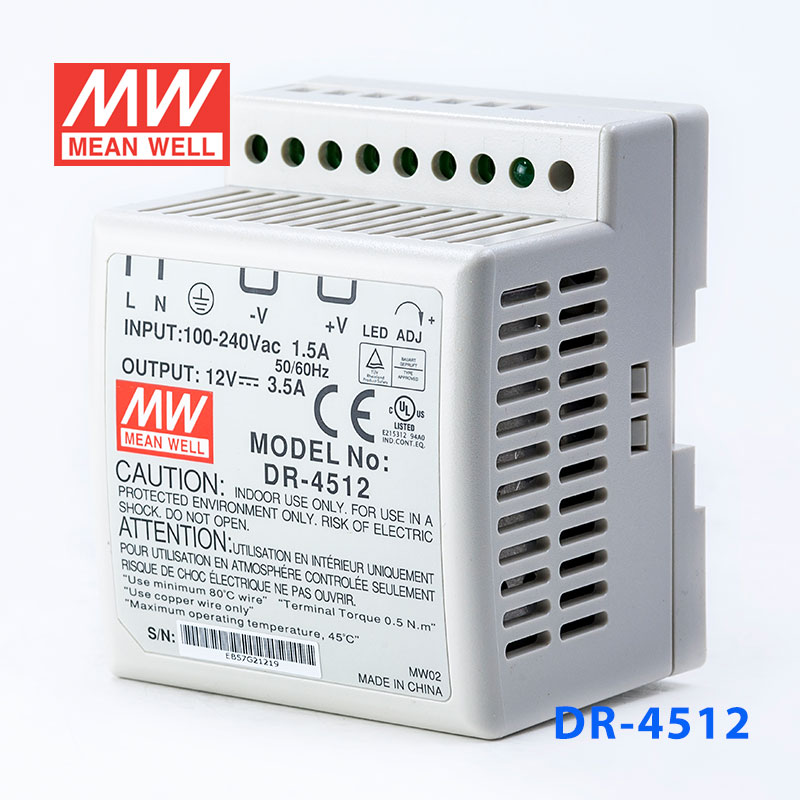

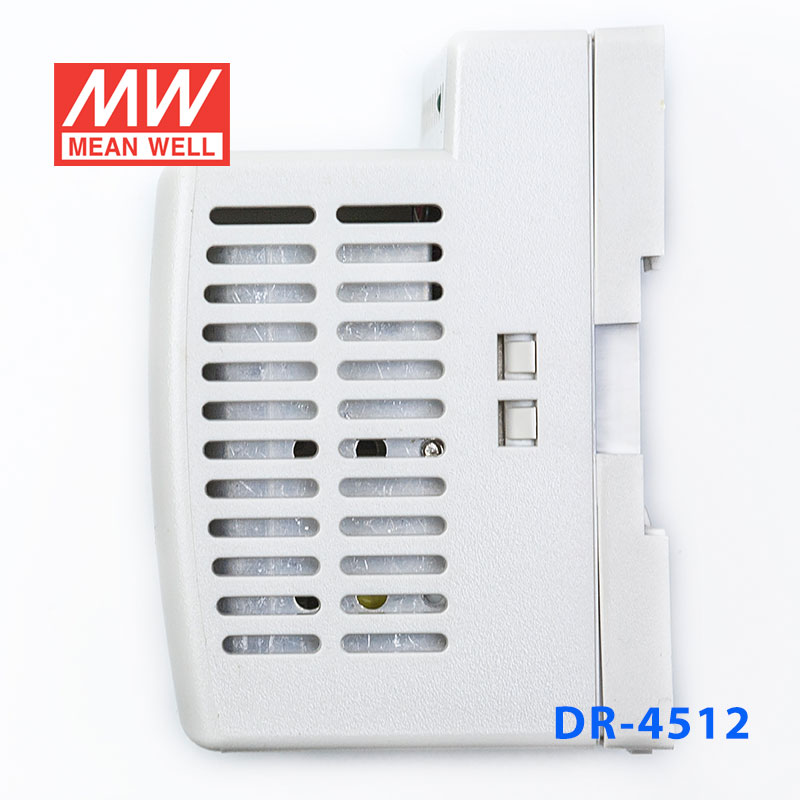

DR-4512 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

DR-4512 · 12V 单路输出导轨安装 开关电源

Mean Well · Enclosed Switching Power Supply · 45W 12

输出电压
12 V DC
额定功率
45 W
输出电流
3.5 A
¥128.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 DR-4512,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

DR-4512 为该系列 12V 输出型号:额定电流 3.5A,额定功率 42W,典型效率 77%。

产品特点

  • 国际通用全范围交流输入
  • 保护种类:短路/过负载/过电压/过温度
  • 自然风冷

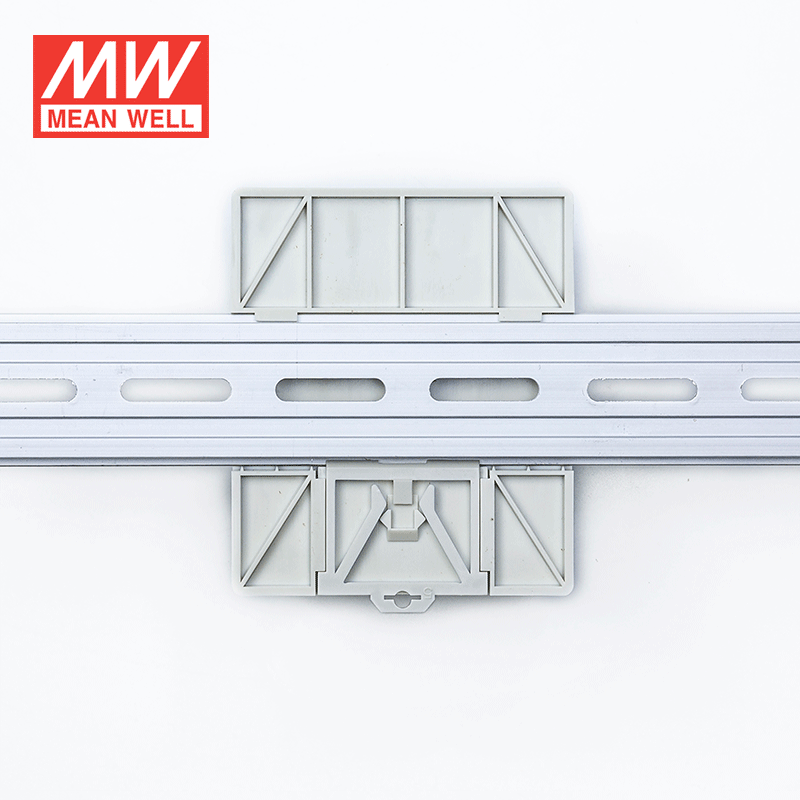

  • 安装导轨:TS-35/7.5或TS-35/15
  • 通过UL508(工业控制设备)认证
  • LED电源指示
  • 100%满载老化测试
  • 开关工作频率:100KHZ
  • 3年质保

规格参数

DR-4512·参数摘自官方规格书(2011-06-07 版)下载规格书 PDF

输出

直流电压
12V
额定电流
3.5A
电流范围
0 ~ 3. 5A
额定功率
42W
纹波与噪声(最大)注2
200mVp-p
电压调整范围
10.8 ~ 13.2V
电压精度注3
±1.0%
线性调整率
±1.0%
负载调整率
±1.0%
启动、上升时间
800ms, 60ms/230VAC(满载时)
保持时间(Typ.)
100ms/230VAC(满载时)

输入

电压范围
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
77%
交流电流(Typ.)
1.5A/115VAC 0.75A/230VAC
浪涌电流(Typ.)
冷启动: 28A/115VAC 56A/230VAC
漏电流
<1mA / 240VAC

保护

过负载
额定输出功率的105%~150% 保护模式:定电流限制,负载异常条件移除后可自动恢复
过电压
13.8 ~ 16.2V 保护模式:关闭输出电压,用稳压二极管钳位
过温度
Tj135℃典型值(U1)检测功率晶体管的散热器 保护模式:关闭输出电压,重启后恢复

环境

工作温度
-10~+50℃(请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

安全规范
UL508,TUV EN60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC
电磁干扰
符合EN55011,EN55022(CISPR22) Class B
谐波电流
符合EN61000-3-2,-3
电磁耐受
符合EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,EN61000-6-2(EN50082-2),A级重工业标准

其它

MTBF
≥364.6K hrs . MIL-HDBK-217F (25℃)
尺寸
93*78*67mm (L*W*H)
包装
0.31Kg; 48pcs/16.1Kg/1.3CUFT
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

  • 工业自动化 — PLC控制器、传感器供电、工业现场总线设备、数据采集模块
  • 楼宇自动化 — 门禁系统、智能照明控制、暖通空调控制器、电梯控制柜
  • 仪器仪表 — 测量仪表、监控设备、工业测试设备、实验室仪器供电
  • 安防监控 — 监控摄像头、报警主机、门禁读卡器、对讲系统

资料下载

规格书1

DR-4512 规格书PDF下载

认证证书6

CB认证证书CB · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
UK认证证书UK · 点击下载 ↓PDF下载
EAC认证证书EAC · 点击下载 ↓PDF下载
UL认证证书UL · 点击下载 ↓PDF下载

您可能感兴趣

DRA-40-12 DRA-40-12 40W 12V3.34A输出电流可程控明纬导轨安装电源
DRA-40-12

DRA-40-12 40W 12V3.34A输出电流可程控明纬导轨安装电源

■ 产品概述 明纬DRA-40-12是一款专为工业自动化领域设计的40W导轨式电源供应器,属于明纬DRA系列。

电压
12
功率
40.08W
CBCEEACTÜV+4
即将售罄
¥88.00

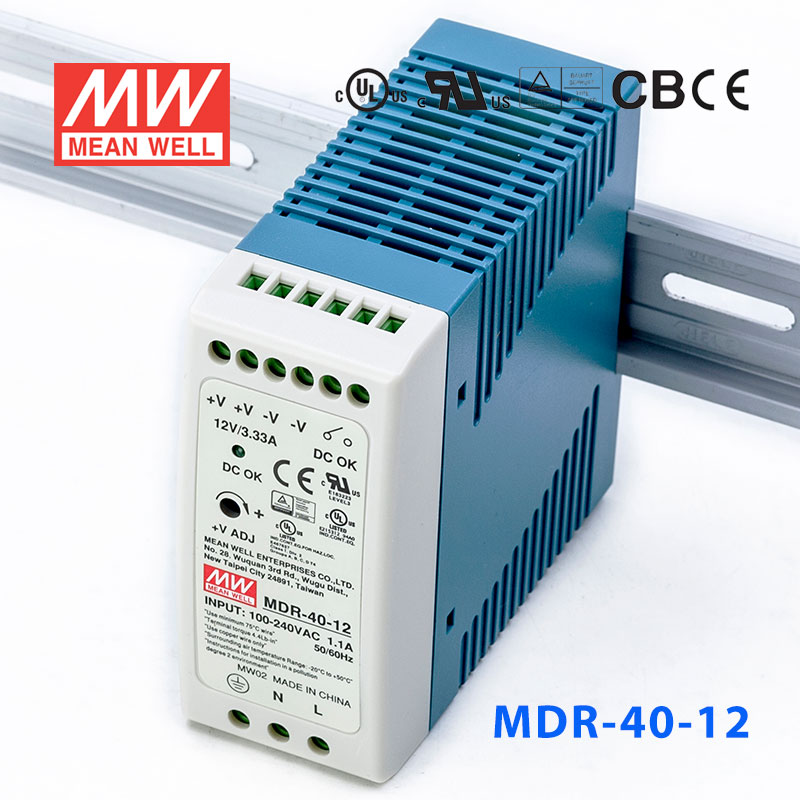

MDR-40-12 MDR-40-12 40W 12V3.33A 单输出低空载损耗DIN导轨型明纬电源
MDR-40-12

MDR-40-12 40W 12V3.33A 单输出低空载损耗DIN导轨型明纬电源

■ 产品概述 明纬MDR-40-12是一款高效、紧凑的40W单输出DIN导轨型电源,专为工业自动化和控制系统设计。

电压
12
功率
40W
BSMICBCEEAC+7
大量库存
¥80.00
DRA-60-12 DRA-60-12 60W 12V5A输出电流可程控明纬导轨安装电源
DRA-60-12

DRA-60-12 60W 12V5A输出电流可程控明纬导轨安装电源

■ 产品概述 明纬DRA-60-12是一款60W 12V5A输出电流可程控的导轨安装电源,隶属于明纬DRA系列。

电压
12
功率
60W
CBCEEACTÜV+4
大量库存
¥98.00

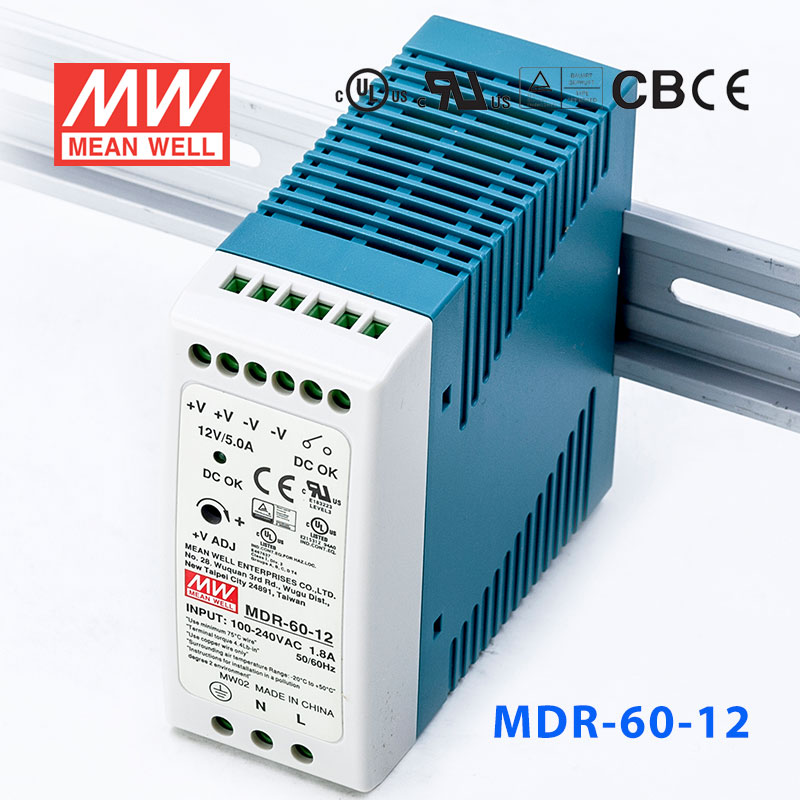

MDR-60-12 MDR-60-12 60W 12V5A 单输出低空载损耗DIN导轨型明纬电源
MDR-60-12

MDR-60-12 60W 12V5A 单输出低空载损耗DIN导轨型明纬电源

■ 产品概述 明纬MDR-60-12是一款高效、紧凑的60W单输出DIN导轨型电源,专为工业自动化和控制系统设计。

电压
12
功率
60W
BSMICBCEEAC+7
大量库存
¥84.00

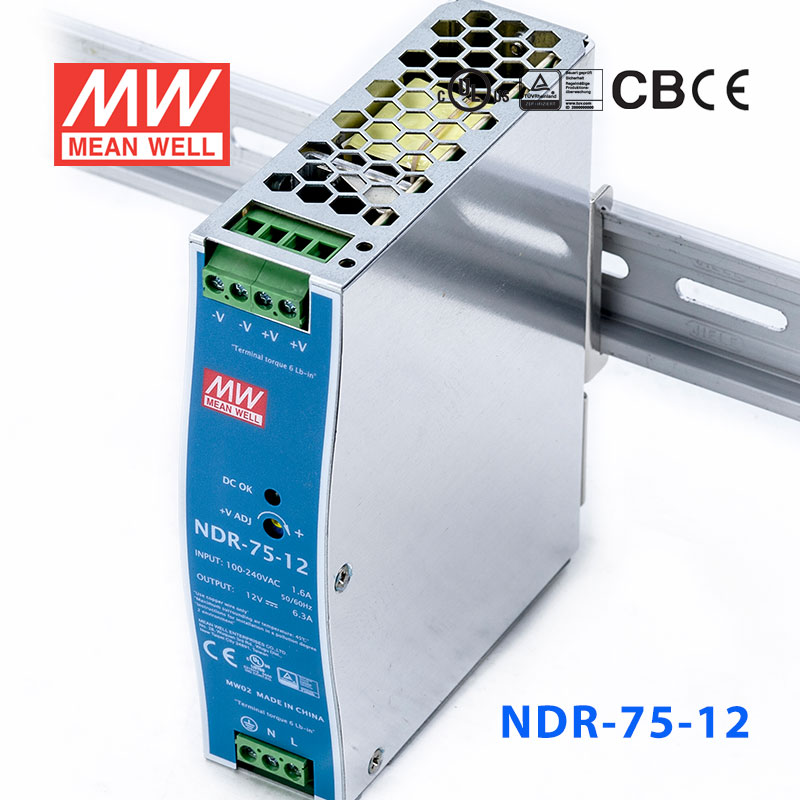

NDR-75-12 NDR-75-12 75W 12V6.3A单路输出明纬超薄型导轨安装电源
