明纬 MEAN WELL · DLW SERIES 系列

明纬官方正品DLW SERIES 系列3 年保修

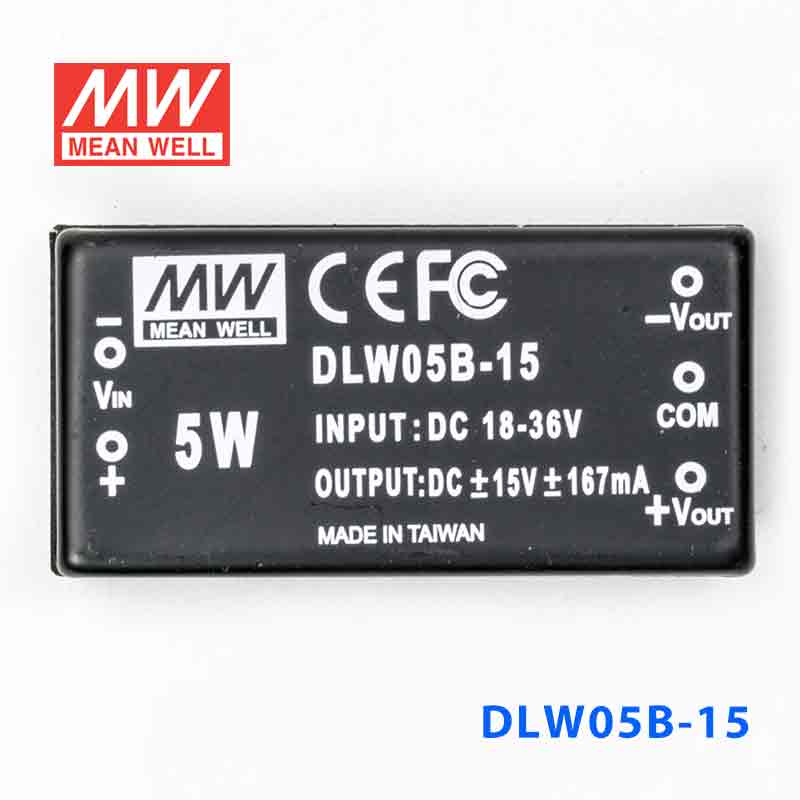

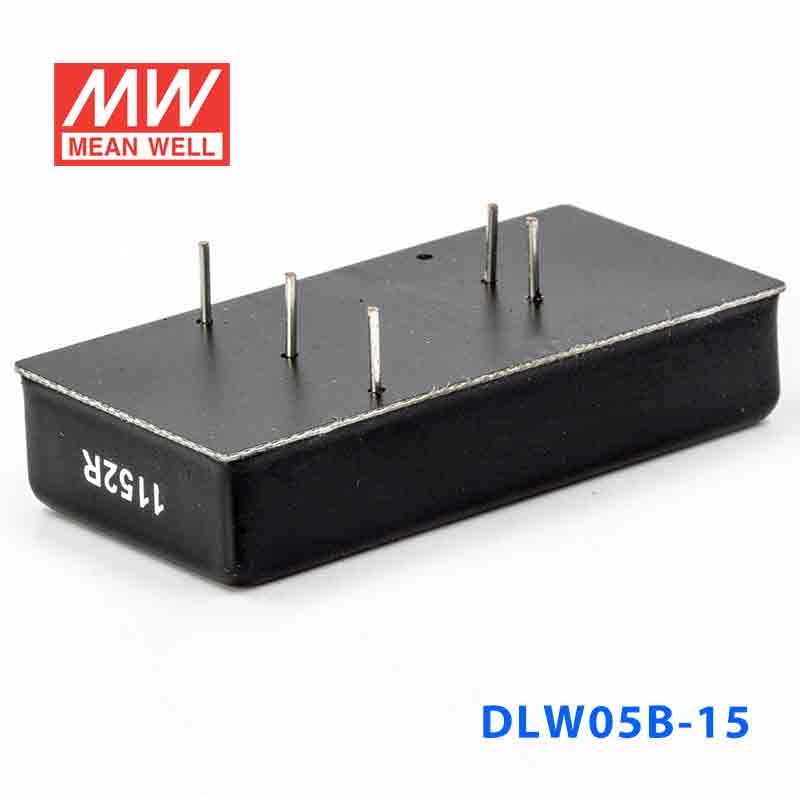

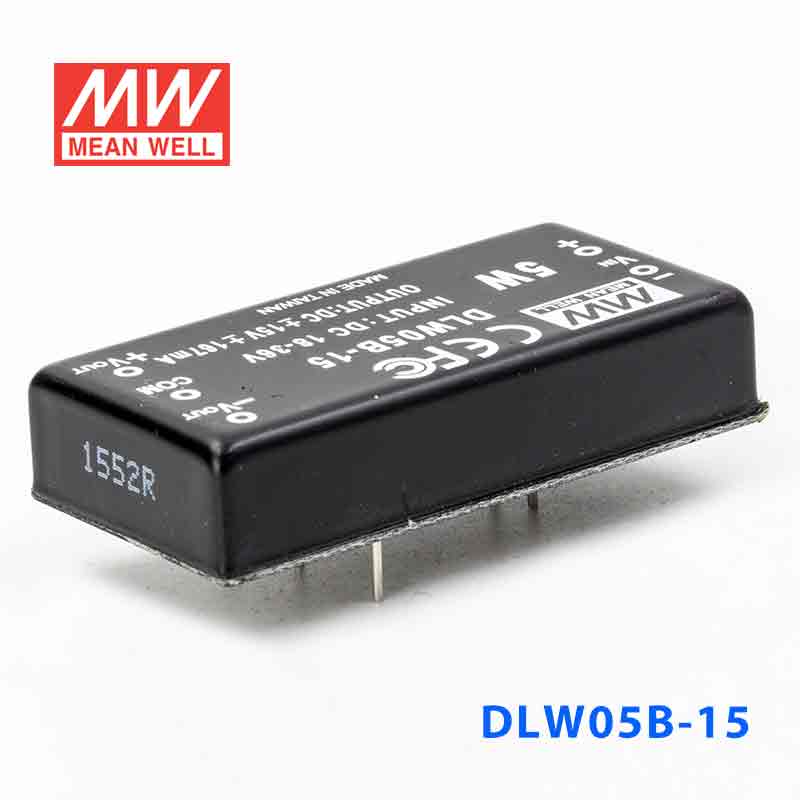

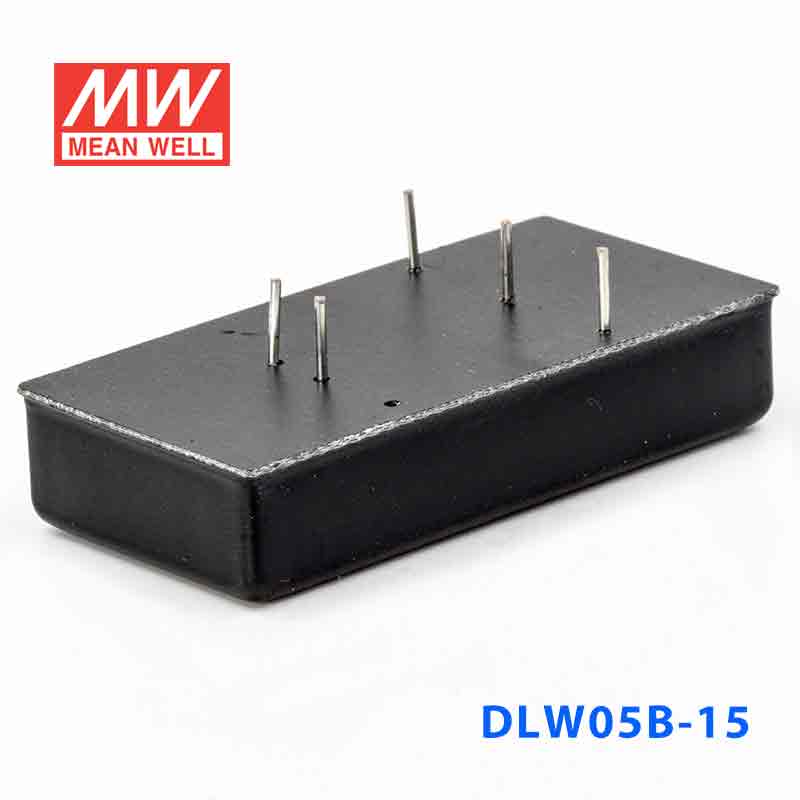

DLW05B-15 · 18~ 入 ± 稳压双路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 5W 15

输出电压: 15 V DC
额定功率: 5 W
输出电流: 167m A

¥79.50市场价 ¥93.60含 13% 增值税

选择型号 — DLW05系列DLW05B-15

DLW05A-055W · 5V · 500MA DLW05A-125W · 12V · 208MA DLW05A-155W · 15V · 167MA DLW05B-055W · 5V · 500MA DLW05B-125W · 12V · 208MA

DLW05B-155W · 15V · 167MA

DLW05C-055W · 5V · 500MA DLW05C-125W · 12V · 208MA DLW05C-155W · 15V · 167MA

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 DLW05B-15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEMCFCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

DLW05B-15 为该系列 ±15V 输出型号：额定功率 5W，典型效率 83%。

产品特点

2:1宽范围输入
4:1宽范围输入(可选)
1000VDC输入/输出隔离
3000VDC输入/输出隔离(可选)
内建EMI滤波电路
保护种类：短路/过负载
自然冷却
六面防护金属外壳
100%满载老化
低成本，高可靠性
认证：FCC / CE
2年质保

规格参数

DLW05B-15参数摘自官方规格书（2012-07-18 版）下载规格书 PDF

输出

直流电压: ±15V
电流范围: ±16.7 ~ ±167mA
额定功率: 5W
纹波与噪声(最大)^注2: 60mVp-p
线性调整率^注3: ±0.2%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 最小50KHz

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.): 83%
直流电流满载: A: 556mA B: 270mA C: 135mA
直流电流空载: A: 33mA B: 16mA C: 10mA
滤波: π 网络
保护: 推荐使用保险丝

保护

过负载^注5: 额定输出功率的160 ~ 250% 保护模式:打嗝模式,异常条件移除后可自动恢复
短路^注5: 所有输出配有短路保护保护模式:打嗝模式,异常条件移除后可自动恢复

环境

工作温度: -25～+71℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -25 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P :1KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁干扰: 符合EN55022 Class B, FCC part 15 Class B
电磁耐受: 符合EN61000-4-2,3,4,5,6,8, A级轻工业标准

其它

MTBF: ≥800Khrs MIL-HDBK-217F (25℃)
尺寸: 50.8*25.4*11.27mm or 2"*1"*0.44" inch (L*W*H)
重量: 32g

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
在过载和短路的情况下，工作不可超过30秒。

典型应用

■ 典型应用

工业自动化 — PLC控制系统、传感器信号调理电路、工业现场总线设备供电
仪器仪表 — 测量仪器模拟前端、数据采集系统、精密检测设备电源模块
通信设备 — RS485/RS232接口电路、信号隔离放大器、通信模块电源
医疗电子 — 便携式医疗设备、生理信号采集系统、医用传感器供电
运算放大电路 — 模拟信号处理、高精度放大器供电、差分信号调理电路

资料下载

规格书1

DLW05B-15 规格书PDF下载
