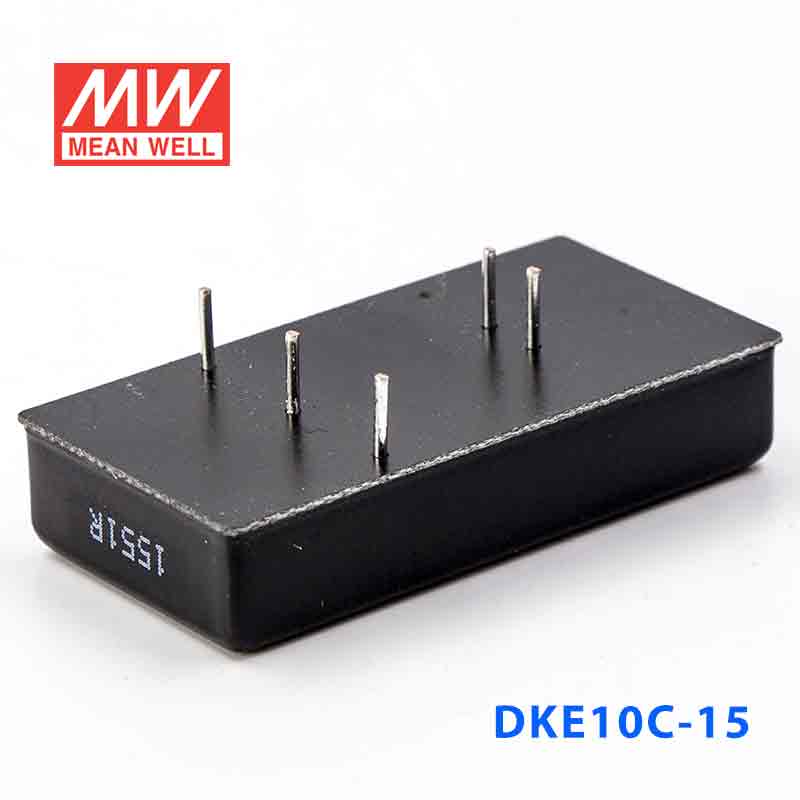

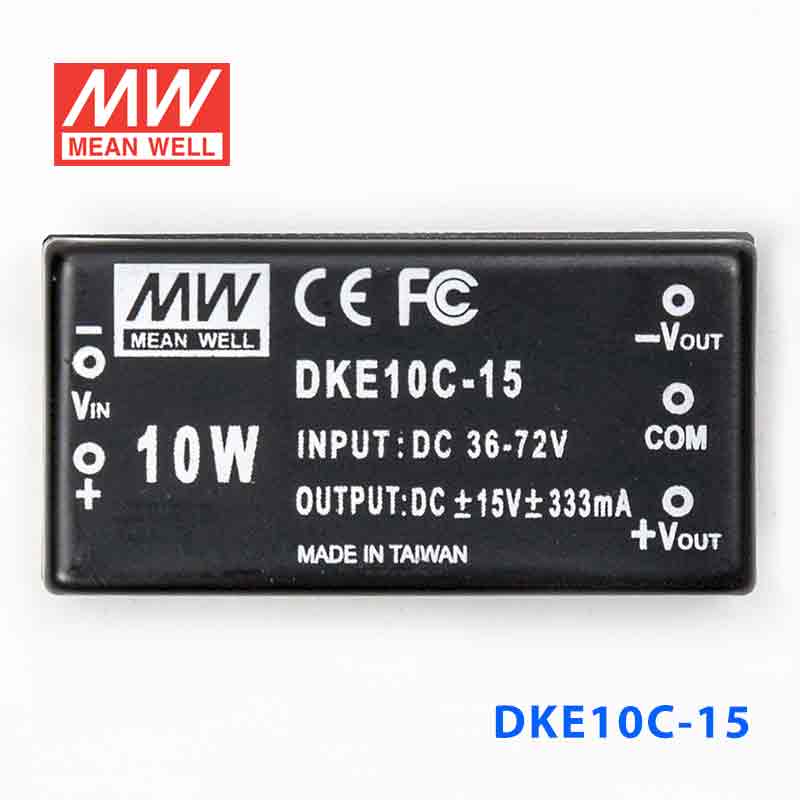

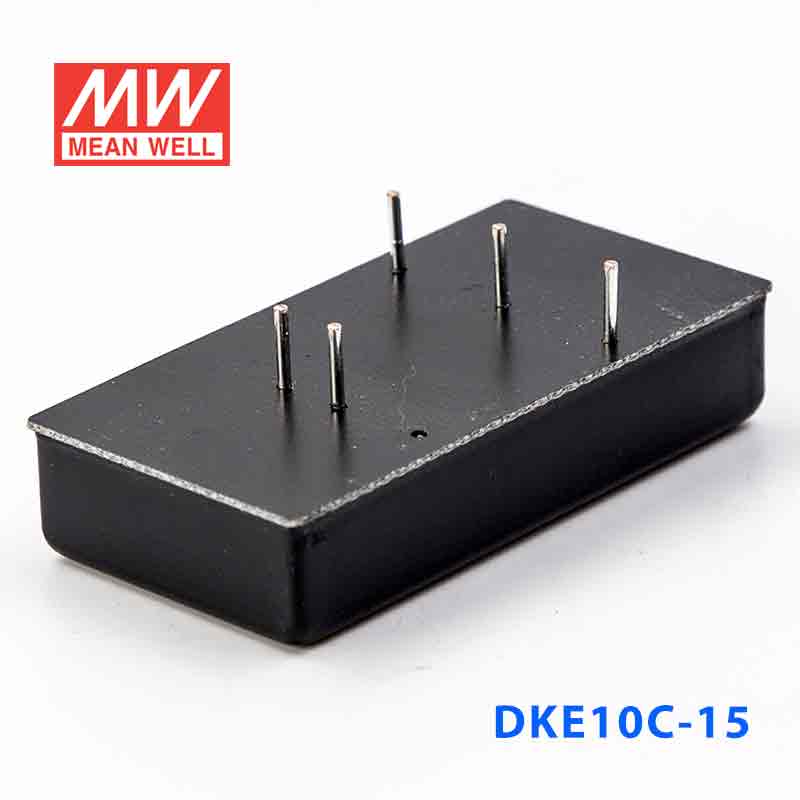

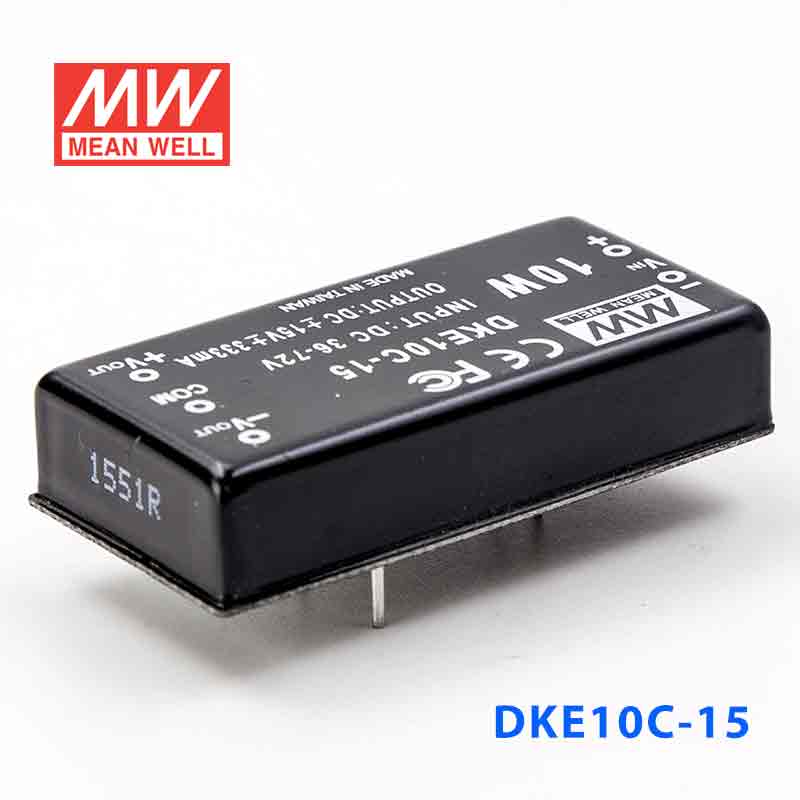

DKE10C-15 · 36~ 入 ± 双路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 10W 15

输出电压: 15 V DC
额定功率: 10 W
输出电流: 333m A

¥111.00市场价 ¥131.30含 13% 增值税

选择型号 — DKE10系列DKE10C-15

DKE10A-0510W · 5V · 1000MA DKE10A-1210W · 12V · 420MA DKE10A-1510W · 15V · 333MA DKE10A-2410W · 24V · 210MA DKE10B-0510W · 5V · 1000MA DKE10B-1210W · 12V · 420MA DKE10B-1510W · 15V · 333MA DKE10B-2410W · 24V · 210MA DKE10C-0510W · 5V · 1000MA DKE10C-1210W · 12V · 420MA

DKE10C-1510W · 15V · 333MA

DKE10C-2410W · 24V · 210MA

现货即将售罄无货

现货 · 上海仓 5 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 DKE10C-15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEMCFCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

DKE10C-15 为该系列 ±15V 输出型号：额定功率 10W，典型效率 82%。

产品特点

2:1宽范围输入
4:1宽范围输入(可选)
1500VDC输入/输出隔离
3000VDC输入/输出隔离(可选)
内建EMI滤波电路
保护种类：短路/过负载
自然冷却
六面防护金属外壳
100%满载老化
低成本，高信赖性
认证：FCC / EAC / CE / UKCA
2年质保

规格参数

DKE10C-15参数摘自官方规格书（2024-08-02 版）下载规格书 PDF

输出

直流电压: ±15V
电流范围: ±33.3 ~ ±333mA
额定功率: 10W
纹波与噪声 (最大)^注2: 60mVp-p
线性调整率^注3: ±0.3%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 最小250KHz

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.): 82%
直流电流满载: A: 1100mA B: 530mA C: 270mA
直流电流空载: A: 30mA B: 16mA C: 8mA
滤波: π 网络
保护: 推荐使用保险丝

保护 (备注5)

过负载: 额定输出功率的160 ~ 250% 保护模式:打嗝模式，异常条件移除后可自动恢复
短路: 所有输出配有短路保护保护模式:打嗝模式，异常条件移除后可自动恢复

环境

工作温度: -25 ~ +71℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -25 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: EAC TP TC 020/2011认证通过
耐压: I/P-O/P :1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁兼容发射: 符合BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8, A级轻工业标准, EAC TP TC 020

其它

MTBF: ≥500Khrs min. MIL-HDBK-217F (25℃)
尺寸: 50.8*25.4*11.2mm or 2"*1"*0.44" inch (L*W*H)
包装: 31.2g ; 10颗/管, 400颗/40管/箱

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
在过载和短路的情况下操作不可超过30秒。

典型应用

■ 典型应用

工业自动化 — PLC控制系统、现场总线模块、传感器变送器供电。
测试测量仪器 — 数据采集系统、精密模拟电路、运算放大器供电。
通信设备 — 48V通信系统板卡、信号调理电路、接口转换模块。
分布式电源系统 — 板级POL电源、模拟数字混合电路、双电源运放供电。

资料下载

规格书1

DKE10C-15 规格书PDF下载
