明纬 MEAN WELL · DKA SERIES 系列

明纬官方正品DKA SERIES 系列3 年保修

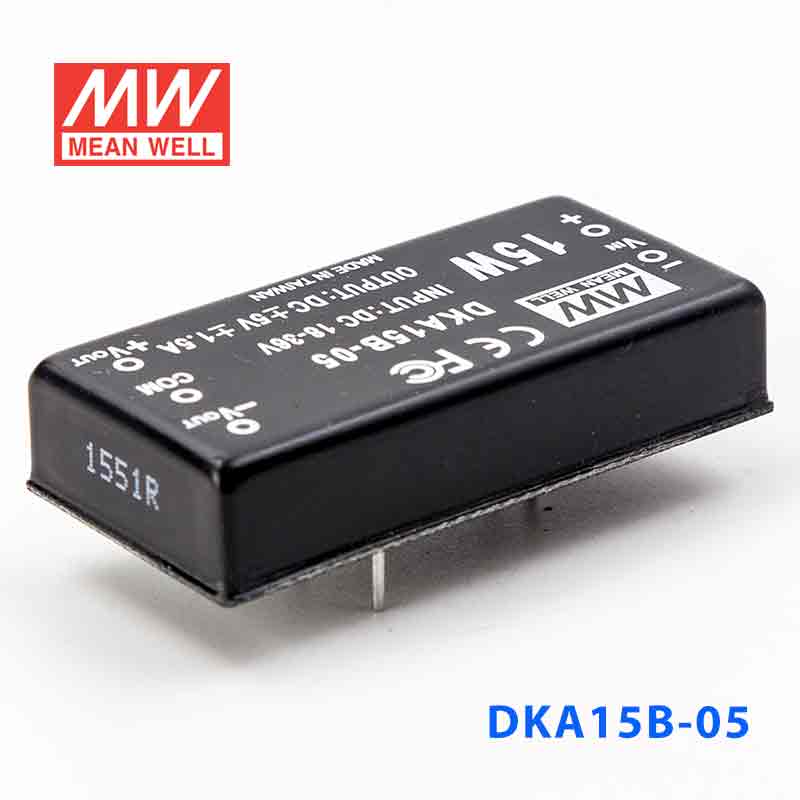

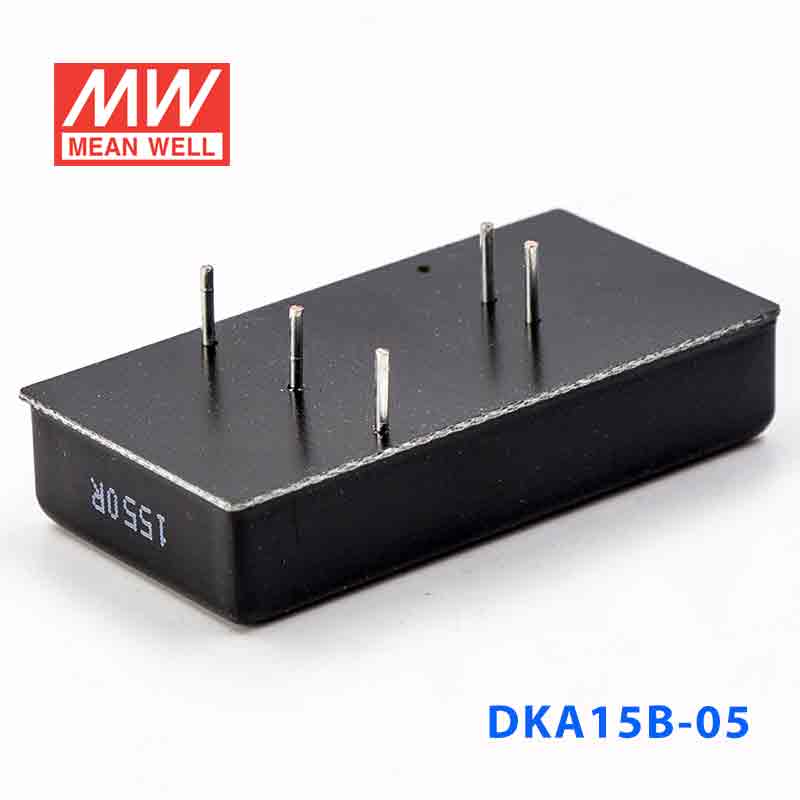

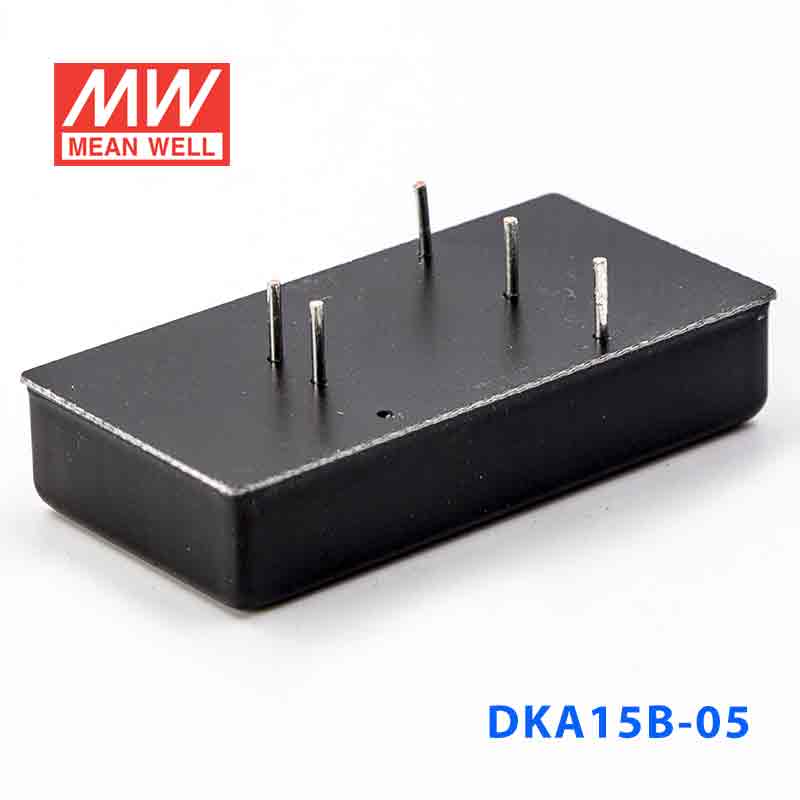

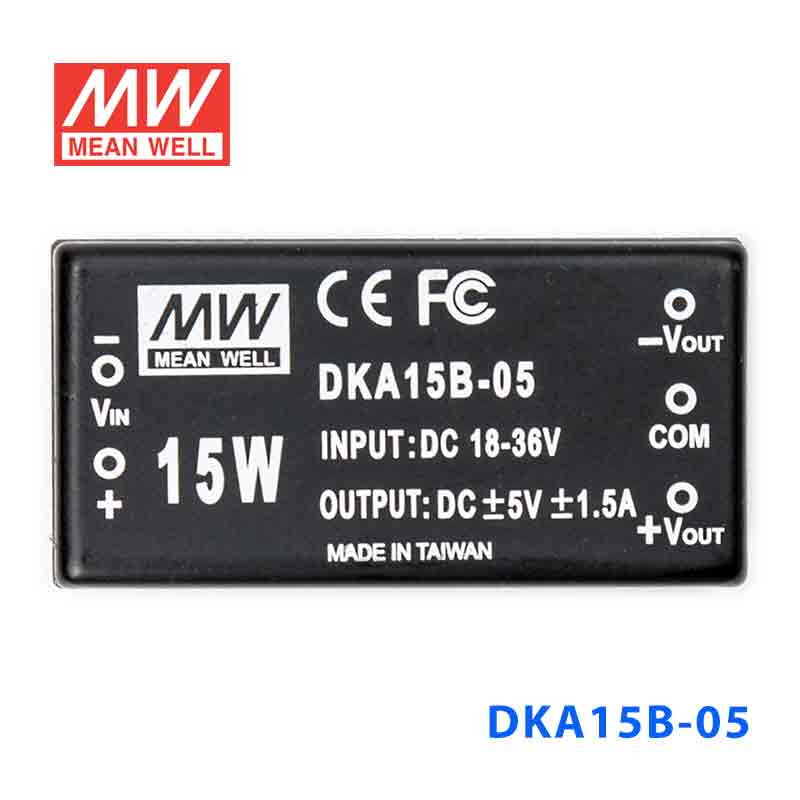

DKA15B-05 · 18~ 入 ± 稳压双路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 15W 5

输出电压: 5 V DC
额定功率: 15 W
输出电流: 1.5 A

¥151.00含 13% 增值税

选择型号 — DKA15系列DKA15B-05

DKA15A-0515W · 5V · 1.5A DKA15A-1215W · 12V · 625MA DKA15A-1515W · 15V · 500MA

DKA15B-0515W · 5V · 1.5A

DKA15B-1215W · 12V · 625MA DKA15B-1515W · 15V · 500MA DKA15C-0515W · 5V · 1.5A DKA15C-1215W · 12V · 625MA DKA15C-1515W · 15V · 500MA

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 DKA15B-05，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EMCFCCUKCAUK可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

DKA15B-05 为该系列 ±5V 输出型号：额定功率 15W，典型效率 80%。

产品特点

2:1宽范围输入
4:1宽范围输入(可选)
1000VDC输入/输出隔离
3000VDC输入/输出隔离(可选)
内建EMI滤波电路
保护种类：短路/过负载
自然冷却
六面防护金属外壳
100%满载老化
低成本，高信赖性
认证：FCC / CE
2年质保

规格参数

DKA15B-05参数摘自官方规格书（2012-07-18 版）下载规格书 PDF

输出

直流电压: ±5V
电流范围: ±150~±1500mA
额定功率: 15W
纹波与噪声(最大)^注2: 50mVp-p
线性调整率^注3: ±0.2%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 最小150KHz

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.): 80%
直流电流满载: A: 1600mA B: 800mA C: 400mA
直流电流空载: A: 30mA B: 30mA C: 15mA
滤波: π 网络
保护: 推荐使用保险丝

保护

过负载^注5: 额定输出功率的110 ~ 250% 保护模式:打嗝模式，异常条件移除后可自动恢复
短路^注5: 各组输出都配装短路保护保护模式:打嗝模式，异常条件移除后可自动恢复

环境

工作温度: -40～+71℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P :1KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁干扰: 符合EN55022 Class B, FCC part 15 Class B
电磁耐受: 符合EN61000-4-2,3,4,5,6,8, A级轻工业标准

其它

MTBF: ≥300Khrs MIL-HDBK-217F (25℃)
尺寸: 50.8*25.4*11.27mm or 2"*1"*0.44" inch (L*W*H)
重量: 32g

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
在过载和短路的情况下操作不要超过30秒。

典型应用

■ 典型应用

工业控制系统 — PLC控制器、DCS分布式控制、工业现场总线设备供电
仪器仪表 — 测试测量设备、分析仪器、实验室设备的双电源模拟电路供电
通信设备 — 24V系统中的运算放大器、模拟信号处理电路供电
数据采集系统 — 传感器信号调理电路、ADC/DAC转换器双电源供电
自动化设备 — 机器人控制板、伺服驱动器辅助电源、运动控制系统
