明纬 MEAN WELL · DCW SERIES 系列

明纬官方正品DCW SERIES 系列3 年保修

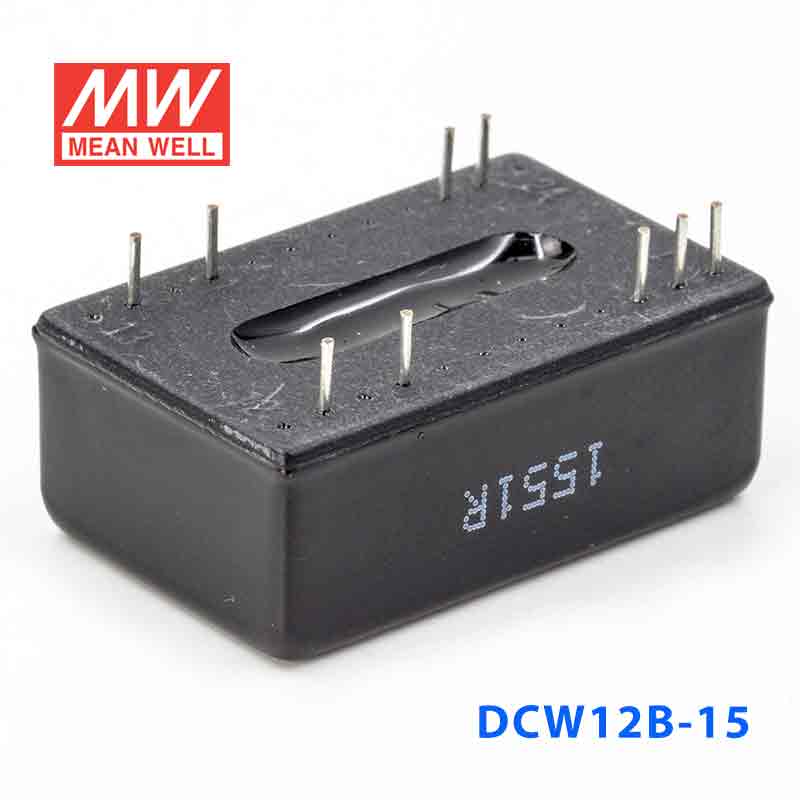

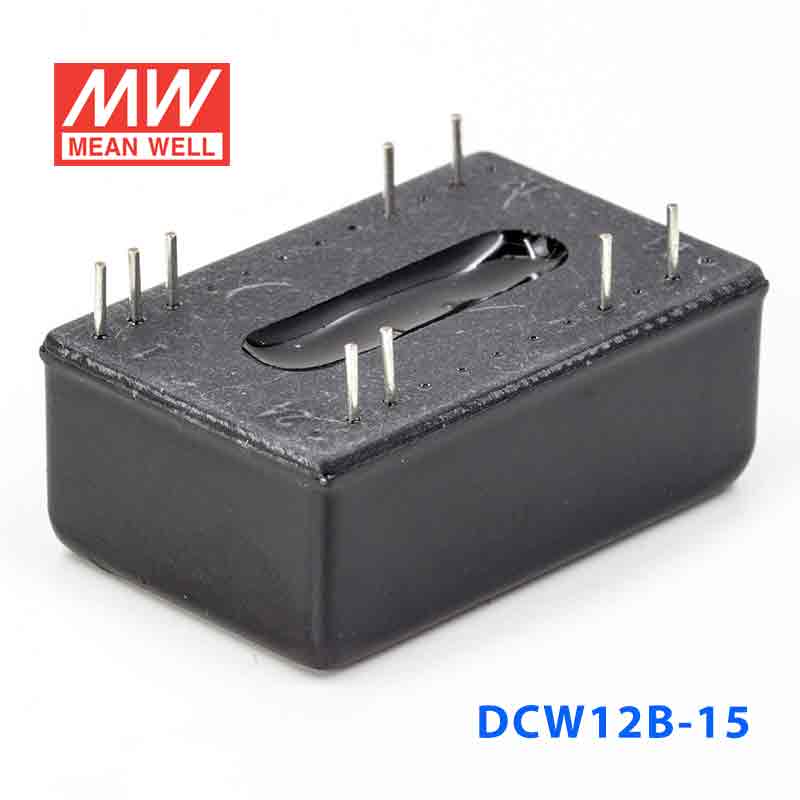

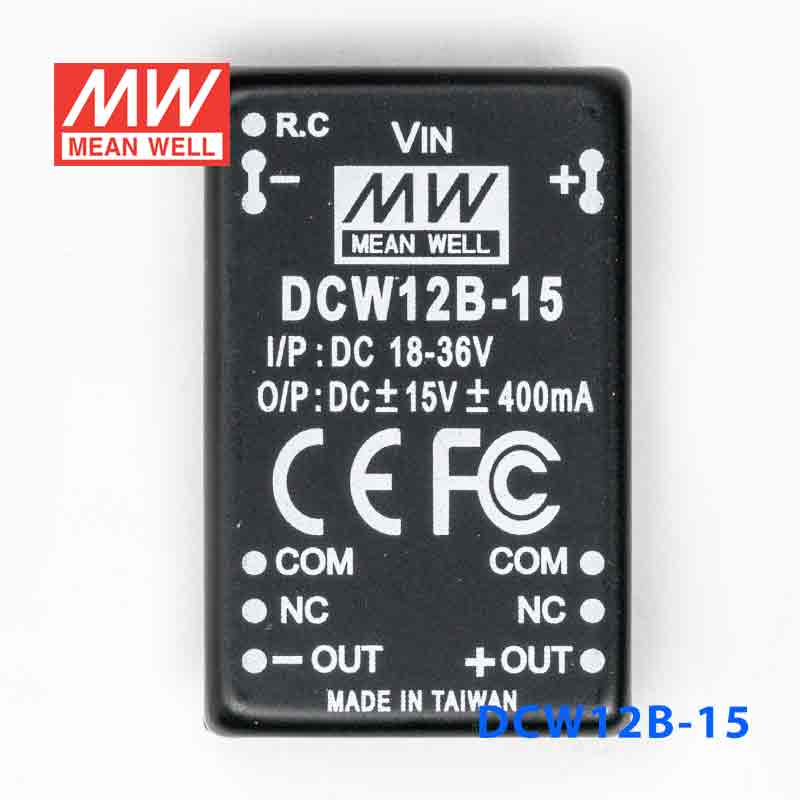

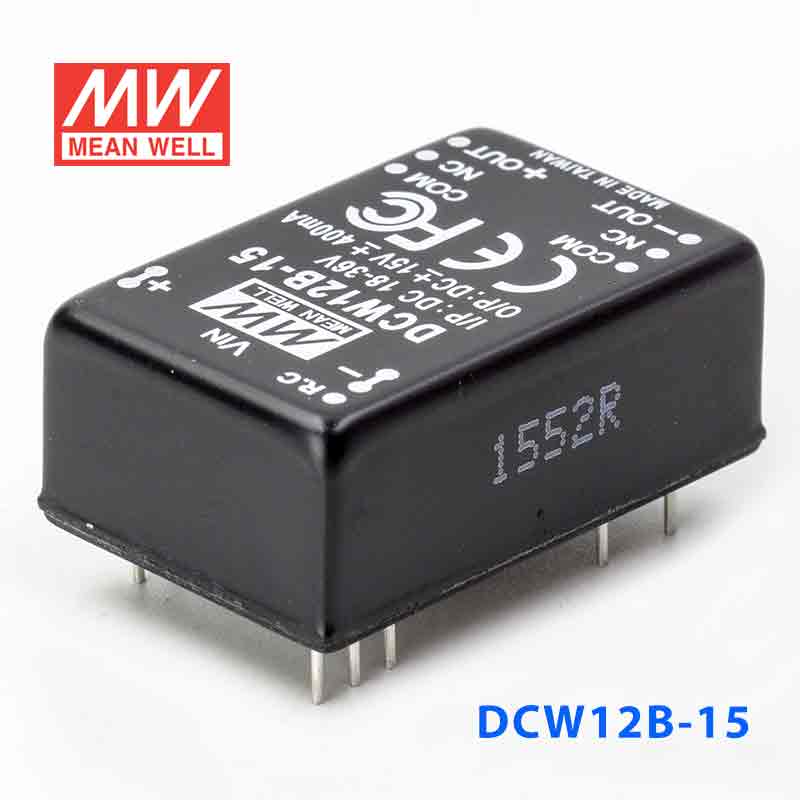

DCW12B-15 · 18~ 入 ± 稳压双路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 12W 15

输出电压: 15 V DC
额定功率: 12 W
输出电流: 400m A

¥103.50市场价 ¥118.30含 13% 增值税

选择型号 — DCW12系列DCW12B-15

DCW12A-0512W · 5V · 1.2A DCW12A-1212W · 12V · 500MA DCW12A-1512W · 15V · 400MA DCW12B-0512W · 5V · 1.2A DCW12B-1212W · 12V · 500MA

DCW12B-1512W · 15V · 400MA

DCW12C-0512W · 5V · 1.2A DCW12C-1212W · 12V · 500MA DCW12C-1512W · 15V · 400MA

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 DCW12B-15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEMCFCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

DCW12B-15 为该系列 ±15V 输出型号：额定功率 12W，典型效率 84%。

产品特点

2:1宽范围输入
1000VDC输入/输出隔离
内置遥控开/关
内建EMI滤波电路
保护种类：短路/过负载
自然冷却
五面防护金属外壳
100%满载老化
低成本，高信赖性
2年质保

规格参数

DCW12B-15参数摘自官方规格书（2012-07-18 版）下载规格书 PDF

输出

直流电压: ±15V
电流范围: ±80~±400mA
额定功率: 12W
纹波与噪声(最大)^注2: 60mVp-p
线性调整率^注3: ±0.5%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 最小400KHz

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.): 84%
直流电流满载: A: 1245mA B: 625mA C: 320mA
直流电流空载: A: 70mA B: 35mA C: 25mA
滤波: π 网络
保护: 推荐使用保险丝

保护(备注5)

过负载: 额定输出功率的110 ~ 180% 保护模式:打嗝模式，异常条件移除后可自动恢复
短路: 各组输出都配有短路保护保护模式:打嗝模式，异常条件移除后可自动恢复

环境

工作温度: -25～+71℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -25 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.05% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P :1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗: 最大2200pF
电磁干扰: 符合EN55022 Class A, FCC part 15 Class A
电磁耐受: 符合EN61000-4-2,3,4,5,6,8, A级轻工业标准

其它

MTBF: ≥600Khrs MIL-HDBK-217F (25℃)
尺寸: 31.8*20.3*12.2mm或1.25"*0.80"*0.48" inch (L*W*H)
重量: 18.5g

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的20%~100%。
在过载和短路的情况下操作不要超过30秒。

典型应用

■ 典型应用

工业控制系统 — PLC控制器、传感器供电、现场总线设备、工业自动化仪表
模拟电路供电 — 运算放大器电源、数据采集系统、信号调理电路、模拟前端电路
仪器仪表设备 — 测试测量设备、精密仪器仪表、实验室分析仪器、便携式检测设备
通信设备 — 通信接口模块、信号转换器、通信基站辅助电源、网络设备供电
医疗电子设备 — 医疗监护仪、便携医疗设备、诊断仪器电源模块
轨道交通 — 列车辅助控制系统、轨道信号设备、车载电子设备供电

资料下载

规格书1

DCW12B-15 规格书PDF下载
